断路器是一种在中低压配电线路和低压控制线路中应用非常广泛的器件。由于使用非常广泛，因此断路器的种类也非常的多，下面我与朋友们简单聊聊几种常见断路器上面各种符号的具体含义究竟代表着什么意思，方便朋友们能够正确选用各种类型的断路器。
塑壳式断路器也是具有短路保护和过载保护功能的，同时为了保护人身的安全和电力设备安全运行，它还可以与漏电保护器以及测量等模块配合使用，它在低压配电线路中可以作为总开关或者分支开关来用，我所在单位实验楼中的配电室中每层楼的配电室里都安装了这种塑壳式的断路器，我们在塑壳式的断路器上可以看到许多关于断路器各种参数的信息，这也为我们正确使用断路器提供了方便，下面我们就先来盘点一下塑壳式断路器上的各种符号的信息的含义吧。

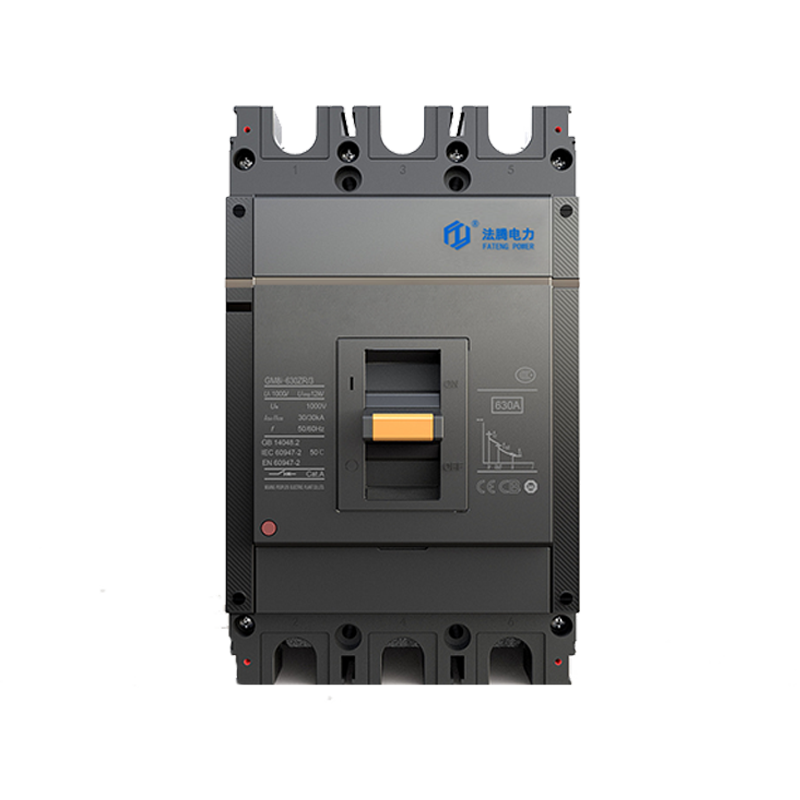

当我们在维修配电柜时，首先映入我们眼帘的要数断路器了，在断路器上一般都有如下的符号，下面我们一一来说明，首先在断路器上标识比较大的符号要数断路器的商标LOGO了，题目中的断路器实物图片给出的是一款“法腾”牌子的塑料壳式断路器，在品牌名称下面标的FTM6-630H是塑壳式断路器的产品型号。我们从品牌名称的序列号中可以解读出如下信息，首先在最前面的字母FT代表的是企业特征代号，第二个M代表塑壳外壳式断路器，这个6就代表了本产品的设计序号，这是前面的字母组合所包含的意义。
其额定绝缘电压为800V适用干交流50Hz额定工作电压690V及以下，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器可具有过载报警不脱扣功能，当线路过负荷时，安装了带有此功能的断路器不跳闸仅输出过负荷信号，保障供电连续性，满足了GB50054第4.3.5条突然断电比过负载造成的损失更大的线路，其过负载保护应作用于信号而不应作用于切断电路”要求。断路器具有过载短路和欠电压保护功能能保护线路和电源设备不受损坏。
我们再看看分合闸手柄左边的参数信息，首先In代表了断路器额定工作电流值，下图所标识的为100A，说明这款塑壳式断路器的额定工作电流值是100A，工作时所通过的电流要在这个所标的值以下，它是可以长期稳定工作的。第二个Ui，它表示断路器的额定绝缘电压，后面所标定的800V，代表了这款断路器的额定绝缘电压是800伏。第三个Uimp代表了额定耐受冲击电压，后边所标的8KV表示这款断路器它能承受8000V的短时高压的冲击。第四个f它是英文单词“频率”frequency的第一个字母，后面的50HZ代表了它可以正常通过频率为50赫兹的电流，这是指它的额定工作频率。第五个参数Cat表示了断路器的使用类型，塑壳式断路器一般分为A和B两种类型，对于A类来说它可作为配电柜的进线断路器或者总开关断路器，当遇到电路的短路故障时，它可以迅速跳闸分断故障。对于B类来说它可以承受一定时间的短路电流，有短路延时保护功能，这种B类型的断路器一般作为低压进线总开关，常和下一级断路器配合使用。第六个参数Ii 它代表的是短路瞬时脱扣电流值，后面标的为10In，当短路电流值超过十倍的额定电流值时这个断路器就会马上跳闸的。
再下面就是断路器的国标原理图符号了，它代表了断路器或者隔离开关的原理图符号。最后一个是表示了它能够正常工作的空间环境的温度，也就是说这款断路器它周围环境的温度不能超过40度，这个温度的标定是符合国标GB14048.2或者电工国际标准IEC60947-2标准的。同时我们还会看到一个棕黄色的按钮，这个按钮是一个测试复位按钮，当按下这个按钮它能够迅速分断电路说明它的性能是正常的。
最后我们再解读以下分合闸手柄右边的一些标识信息吧，首先我们可以看到有用绿色标识的3C印证符号，这个符号在其它一些产品中也会看到，这个符号的存在是产品质量的保证，3C认证的全称为"中国强制性产品认证"。另外分合闸手柄右边还有三个重要的特性参数，首先是Ue这个参数，它代表的是断路器额定工作电压，在不同的电压下它对应了两种不同的电流值，当工作电压Ue=400V时，它对应的一个Icu值是35kA，Icu表示的是断路器极限分断能力，它是指按规定的试验要求条件，一次分断后等3分钟后，再一次合闸和分断，此时的分断电流值是Icu试验值。当Ue= 690V时， Icu的极限分断能力为8kA。
另外还对应一个Ics参数值，它表示的是使用分断能力，它是指按规定的试验要求条件下，断路器可以继续承载额定电流能力的分断能力，这个使用分断能力包含了在此电流下断路器仍然能够继续运行，不需要降容。这个断路器所标的，当Ue=400V时，它的使用分断能力电流值Ics为17.5kA，当Ue=690V时，它的使用分断能力电流值Ics为4kA。
