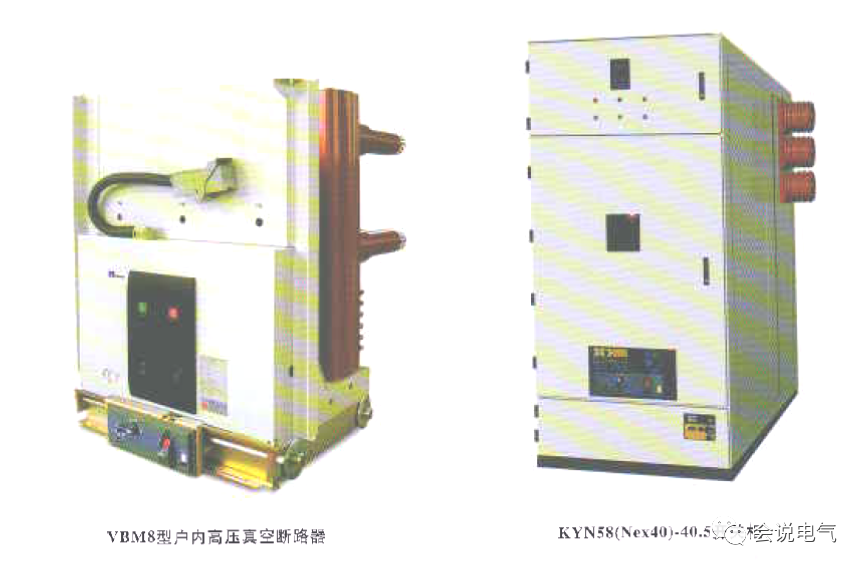

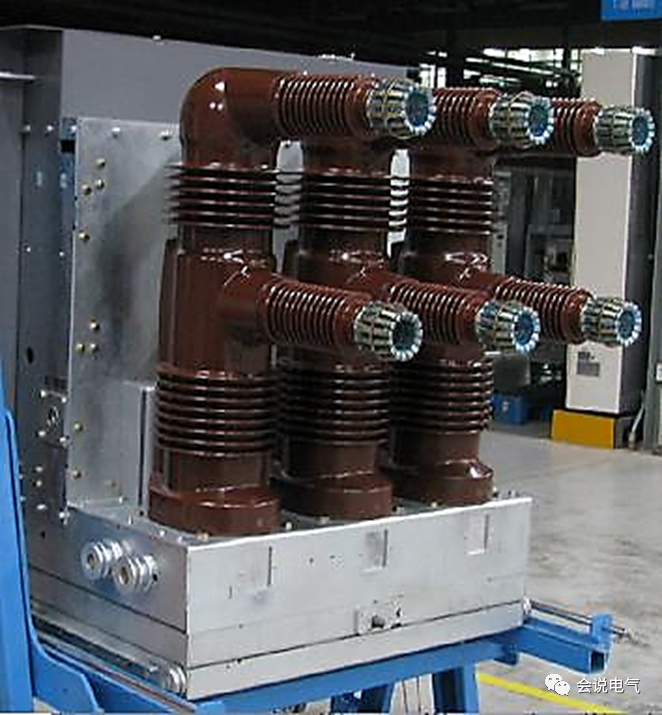

安装形式有落地式（roll on floor）和中置式（middle mounted），早期开关柜JYN、KYN都是落地式的，方便抽出柜外进行维护、检修。后来国外VD4等引进中国，小型化断路器，体积小，重量轻，采用挂壁式导轨，即导轨固定在开关柜侧板上，安装精度高，不受现场安装地面不平对断路器触头对中性的影响，于是普遍采用中置式，只有东南亚和欧洲一些国家还是坚持必须用落地式。落地式由于导轨直接支撑在安装基础上，导轨到静触头的距离大，现场安装的柜体变形，底板左右高度不同，侧板随着底板四边形扭曲，静触头位置相应变化，导致断路器与开关柜配合十分差，触头对中性不好导致触头烧毁等现象时有方式。
