前言：中压空气绝缘紧凑型开关柜主要指窄型、多层等开关柜，比如KYN450，KYN450开关柜。
现阶段紧凑型断路器正装中置柜主要集中在宽度尺寸的减少，从650到570到550mm，到现在最小的12kV中置柜宽度500mm，已基本到达极限，不同于FC中置柜（电流160@12kV 320A@7.2kV 短耐4kA）最小宽度325mm，断路器柜额定电流1250A，短时耐受31.5kA，500mm宽柜三相左、中、右布置相间距只有135mm，净距显然无法达到125mm的要求，只能采用绝缘母线，由于柜宽小，断路器尺寸，电流互感器，接地开关等布置都严格受限，对于后续的安装、维护等也有很多不便，因此设计紧凑型开关柜需要综合考虑，即不能死搬标准，即125净距要求，也不能过分绝缘，如采用固体绝缘方式，或过多的绝缘屏蔽。这些都不仅增加成本、造成过多的资源销耗，性能也未必可靠，完全靠固体绝缘，一旦绝缘损坏，后果严重; 空气是最好的绝缘介质，中置柜尤其独特的优势，通过合理的设计、适当的复合绝缘处理，设计出优异的紧凑型开关柜是发展方向。
如中压400/450/500/550mm等宽度的开关柜，和双层、三层等多层开关柜，相比气体绝缘无泄漏危险、无需气体处理，安装、维护方便，这些开关柜与普通空气绝缘开关柜相比，在相同的一次回路、出线数量的情况下，占地面积明显减少，而通过优化设计，开关柜的功能性、安全性、操作性等并没有任何降低，通过小巧开关及柜体、优化复合绝缘、TNT导电回路优化、压力释放通道、电缆连接接口等特殊设计，总体性能还有所提高。
紧凑型开关柜设计的好处及应用：

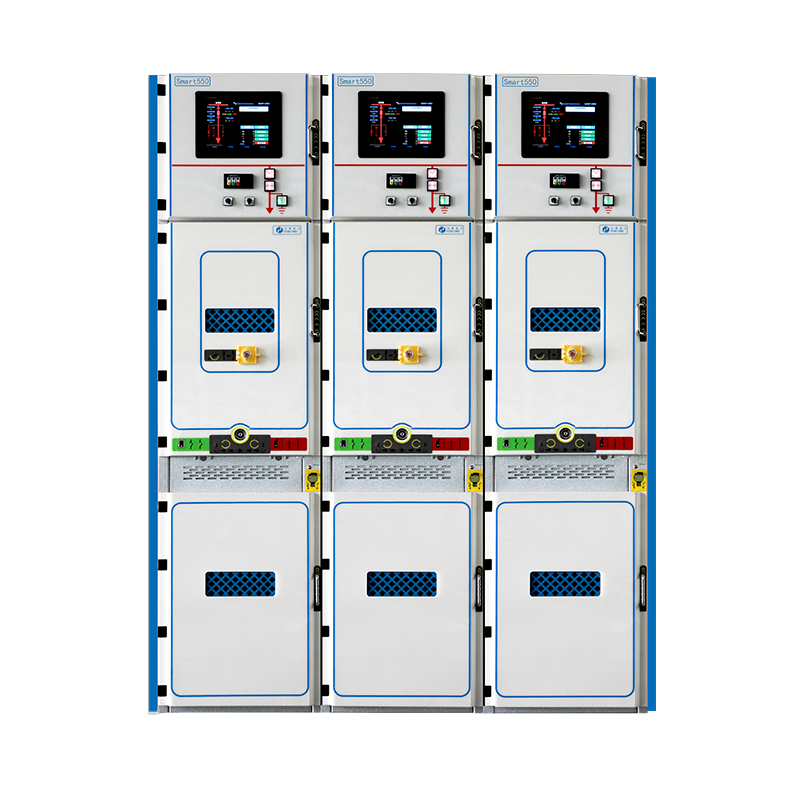

a) 窄型开关柜-400mm宽开关柜
如10台开关柜，与标准中置柜比较，中置柜占地面积12m2，400宽占地面积只有4.4m2，仅为标准柜的36.6%;

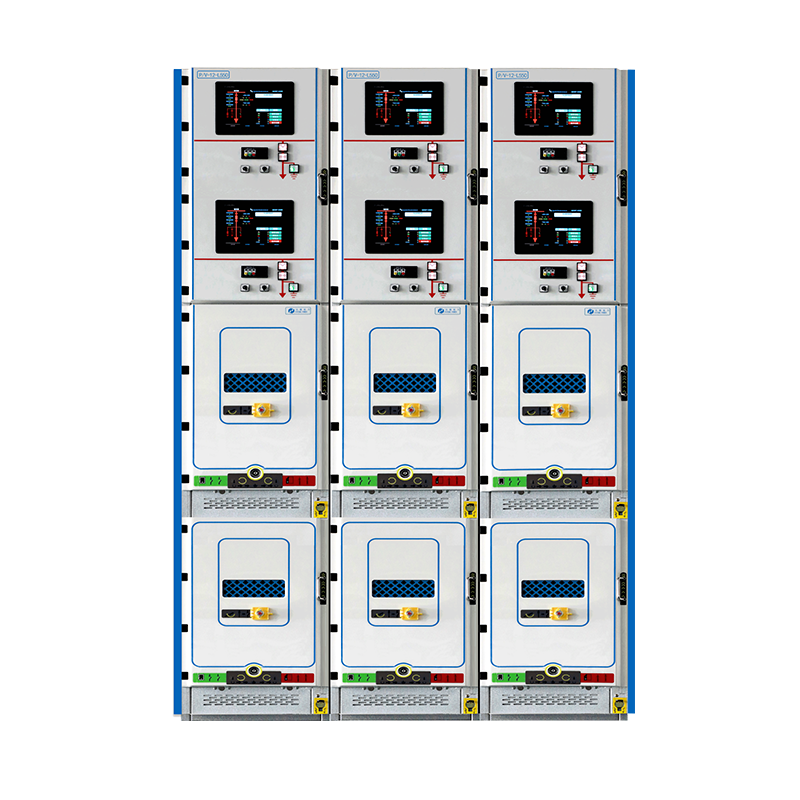

b) 多层开关柜-550mm宽双层开关柜
以下某变电站两进十出采用650mm中置柜一次方案和布置如下图，需要20台开关柜，且为适应变电站建筑立柱、布局等必须通过母线桥连接开关柜。
采用550双层柜，只需10台开关柜，变电站一侧就可以轻松放置。
c) 更多特殊应用
船用开关柜，船舶造价昂贵，而船舶又有着复杂的电气系统，多的FC马达出线回路，因此紧凑型开关柜在船舶中应用很多，FC回路施耐德有Motorpact，ABB有ZVC和3层柜UniMotor。
d) 快速实现改造项目应用；
对于扩容改造项目，由于空间有限，一般开关紧凑柜尺寸大，不能够实现扩容，小型紧凑型开关柜在原有尺寸基础上就能轻松扩容。
结语：在寸土寸金的城市中心、在车载的预制集装箱、在紧凑的船舱、在改造现场等地区，空气绝缘紧凑型开关柜都有很好的应用，节省大量土地资源、建筑成本等，而特殊场合如钢制海船或老变电站改造紧凑型开关柜就是最好的产品。
