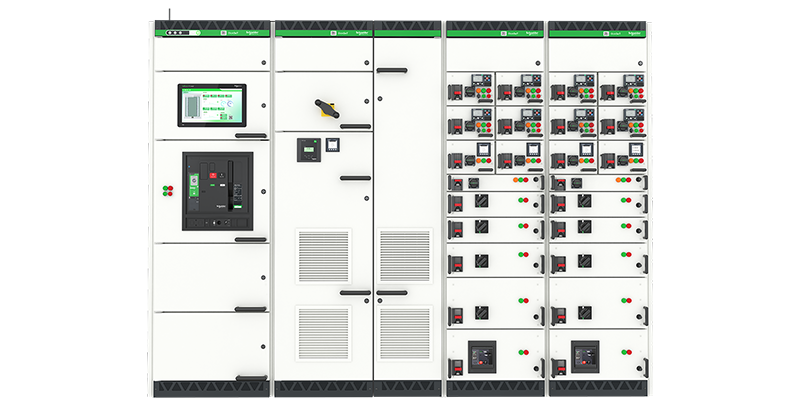

大板式柜体结构，强度高，抗震型，耐电弧，高压力差风冷系统，抗电弧开关设备在每个垂直部分的顶部都提供了一个抗压法兰。气室法兰与配电房提供的通道配合。泄压缓冲通道最小横截面>2000mm2（最小天花板高度 - 2.54米）, 每个垂直部分顶部的配套增压法兰,带有筛网和铰链挡板的排气口，用于压力通风系统的出口端为未来的断路器提供设备的隔间在断路器门开孔处配有盖板，在门后设有盒式挡板。 所有断路器柜门均配有“推锁”机构。
主母线位于柜后中部，鱼形排连接，可以在柜后连接，也可以从前部拼柜连接实现开关柜靠墙安装，由于主母排柜后安装，可实现多组水平母线，散热好，额定电流大，不占用高度空间，开关柜可安装四个框架断路器，分支排采用铜板折弯，电流分布均匀，散热面积大，载流量高，出线排从分支排穿过。绝缘和隔离母线使维护过程触手可及，以降低电弧闪光的风险。
每个断路器都位于一个完全封闭的通风隔间内，带有接地的钢质屏障，以最大程度地减少隔室之间故障互通的可能性。每个断路器上方的易于阅读的金属仪表板可容纳各种控制电路设备，包括低能量允通转换开关，保证现场维护人员安全。
真正的关门抽出式结构。断路器室门保持静止并关闭，而断路器从连接位置通过测试被拉出到断开位置。
板型分支母线直接连接插拔式塑壳断路器，或抽出式抽屉，混装无需转接铜排; 塑壳断路器配智能底座，实现电子式电流监测，集成高级测控保护装置，适用不同厂家断路器，还可以实现触头温升等状态智能在线监测。
独特抽屉插头系统，插拔力小，触点接触稳定，抽屉无需扳手或摇进摇出机构，抽屉触头夹紧力随着额定电流、短路电流加大而加大，触头发热低，抽屉接触灵活。全防触电型触头系统，全绝缘、密封系统保证接触可靠，不受环境影响，无电弧危害。
减少停机时间：M是一个可靠的系统，具有低的MTTR 和高 MTBF，最重要的是提供了非常可靠的电机保护。
与传统 MCC 相比降低成本：
智能 MCC 的使用消除了控制电缆、DCS I/O、插入式继电器面板。
缩短设计时间：工程师可以使用典型原理图和典型配置设置。
减少测试和调试：工程师需要更少的时间进行 FAT、SAT 和现场调试，ClinkII 可以轻松查找故障。
标准的许多功能可用：
如果您将来需要它，它已经存在（例如 kW 或 kWh）。
过程自动化或维护系统的综合数据：所有相关数据均可用。
高级授权：您需要密码而不是螺丝刀来更改保护设置。
