ABB于近20年前开发了UniGear ZS1 550，即550mm宽开关柜，UniGear开关设备大家族中的最新一员，金属铠装、空气绝缘，可实现2000A额定电流，中置式，断路器可抽出， 操作简单可靠。模块化结构，标准化程度高，易于更换。 具有最完善的联锁装置，轻巧牢固，易于搬运安装，降低客户采购成本。
主母线最大电流4000A
柜宽：550mm
标准柜柜深 630…1600A 1340mm、= 2000A 1390mm,加深柜 2kA 1650mm
柜高：2200mm
1250A标准柜每相可最多连接三根185mm²电缆或两根300mm²; 2000A标准柜每相可最多连接三根500mm²电缆或两根800mm²
移开断路器后，中隔板可以拆除，维护人员可以方便地在柜前进行安装和维护。
主回路导体所有的搭接部位镀银
母线室无需支撑绝缘子，减少了故障的概率
使用“Ｄ”型母线
充分利用了导体的集肤效应
散热性好
机械强度高
电场分布均匀
可抽出式部件：Vmax断路器,PT手车
真空断路器( Vmax )
*专用于Unigear 550
*真空断路器
*EL通用弹簧储能操动机构
*符合标准：
IEC 62271 – 100
ANSI C37.04 – C37.09
GB 1984 - 2003
接地开关
*可关合短路电流
*可承受1s短时耐受电流
*柜前操作
*配备位置指示器
电流互感器
*环氧支柱式块状电流互感器/ Din CT
*环形电流互感器/ Ring CT
完善的联锁是为了操作人员的安全性，但同时也要求操作的规范性！
内部燃弧的危害: 财产安全， 人身安全 ， 生产流程
防护措施: 所有操作必须在关门的情况下进行，分隔所有功能区域，释放电弧产生的压力
必须在标准要求的短路电流下
*必须按标准要求耐受的燃弧时间
*必须在开关柜每个功能小室中进行
*必须通过内部燃弧试验所要求判据
Unigear均通过严格的内部燃弧型式试验！
Unigear 550——应用范围
*商业服务、公用与民用建筑，如:
*商场、商业大楼
*运动场、游乐场
*电信大楼、医院
*银行、办公大楼
*居民住宅区、公寓大楼等
*轻工系统应用，如:
*机械、汽车产品加工制造
*电子、通讯产品加工制造
*烟草、酿酒、食品加工
*纺织等
*电力系统，如: 开闭所

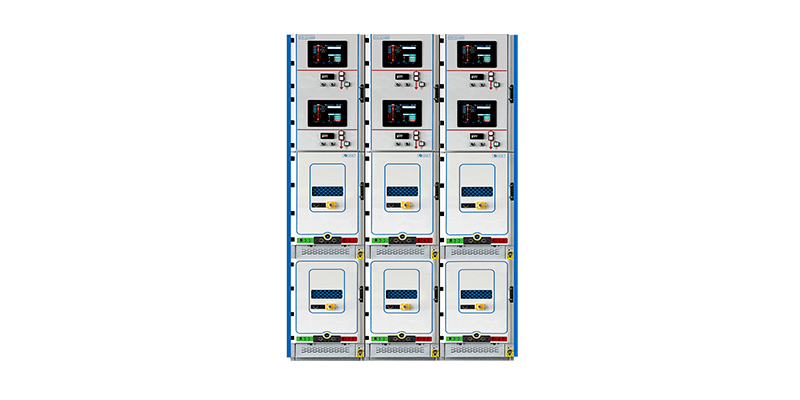

最近几年，GE、西门子、伊顿、施耐德也相继开发了550 mm宽开关柜，采用固封极柱中置式断路器，相间距150mm，宽度从450mm到480mm不等，施耐德由于采用HD技术，改进HVX断路器，因此开关柜和650/800mm宽开关柜类似，热缩套管母线，出线侧PC绝缘罩加均压棒等设计。GE开发了双层550mm开关柜，加厚全圆角铜排，优质热缩套管，接地开关、出线电缆绝缘罩形成全绝缘，铜排用量明显高于普通中置柜双层柜，保证温升不超标，解决了热缩套管套管高温破裂以及老化加速风险。西门子坚持不采用复合绝缘，因此开关柜采用相间隔板，经济性好一点，但绝缘风险高。
550mm宽开关柜采用成熟的均匀电场、复合绝缘设计，完全可以满足商业楼宇、公共事业、小型工业等应用，大大的节省了土地资源和建设成本，对于寸土寸金的城市，以及增容改造等项目优势显著，因此各大公司纷纷研发，市场也得到广泛认可。
