充气柜C-GIS是气体绝缘开关柜的简称，是根据主开关绝缘形式来定义的，与空气绝缘开关柜、固体绝缘开关柜相对应的。即开关柜的开关、断路器及连接等主回路都密封在充满绝缘气体的气箱内部，外部主母线、电缆连接等采用固体绝缘方式，电流互感器采用穿心式直接安装在出线套管或电缆上，也有采用环氧支柱型电流互感器安装在气箱内部，接线端子预留在气箱外侧。电压互感器通过美式电缆头与气箱内锥套管插板连接。高压主回路、辅助回路无外露在自然界空气当中部分。

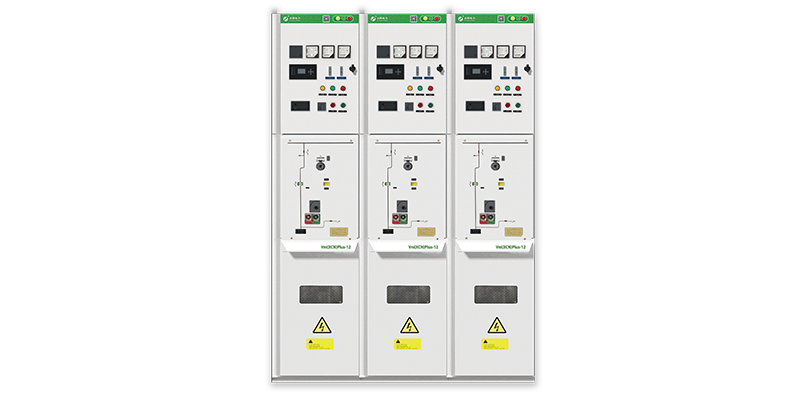

法腾电力设计生产Vni(XCN)Plus-12环保气体绝缘柜
环网柜RMU是根据应用来定义的，环网供电即手拉手供电方式，也叫二次配电设备，典型的环网柜通过两个负荷开关作为环进、环出作为手拉手供电的连接设备，与负荷开关柜配套的还有负荷开关熔断器组合或断路器作为变压器出线开关，对于1250kVA及以下的变压器，负荷开关熔断器组合是最为经济、有效的保护方案。大于1250 kVA的变压器通过断路器分合。
环网柜配套的还有电压互感器柜用于提供操作电源，计量柜用于高压高计来作为电费计量，直接进线柜作为引线单元。
环网柜的电流一般是630A，短路开断电流20kA，是一种小电流开关柜。空气绝缘中置式开关柜也可以作为环网应用，只是空气绝缘开关柜尺寸较大，而环网柜是专门用于环网应用的紧凑型开关柜，早期环网柜是共箱式油绝缘或气体绝缘开关柜，与变压器一体化集成，尺寸小，重量轻。
当前环网柜普遍采用紧凑型充气柜形式，即这种紧凑型环网柜是充气柜的一种，其实环网柜还有空气绝缘形式，半绝缘形式，采用真空负荷开关的空气绝缘环网柜，采用SF6气包绝缘形式的半绝缘环网柜，因此不能说环网柜就是充气柜。
除了城市配电应用，环网柜还用于分布式发电的集电升压，对于风力发电，8MW以上风机的电流通过环网柜集电到升压变压器。
当前充气柜主要是指一次配电开关柜，即用于主配电，额定电流630-4000A，短时耐受电流25-50kA，相对于空气绝缘开关柜，充气柜尺寸大幅减少，不受环境影响。C-GIS采用固定式真空断路器，母线侧三工位开关，有直动式和旋转式两种形式，直动式电流大，电场均匀，适合高电压大电流充气柜应用。
40.5kV充气柜普遍采用六氟化硫气体SF6绝缘，SF6是限制排放的六种温室效应气体之一，潜在温式效应指数是CO2的23900倍，其大气破坏程度巨大，因此去SF6化已经成为充气柜改进的当务之急，采用干燥空气、氮气等气体绝缘可以避免SF6气体危害。
环保气体绝缘充气柜通过采用环保气体绝缘，密封在气箱内部，不受环境影响，尺寸小，使用寿命长，是开关设备发展的方向。环网柜配电灵活，小型化智能化，深入负荷中心，有利于配电自动化。
来源：会说电气
