随着城市用地紧张，小型化的需求越来越多，低压柜安装密度越大，开关柜的数量就会减少，开关室的空间就可以减少，对土地成本、建筑成本都是利好。国网标准柜低压柜紧凑型柜体柜宽700mm宽，现在又在大力推广500mm宽开关柜，显而易见，特大城市对于紧凑型开关柜、对于占地面积特别是宽度真的是分毫必争。
进线及出线
采用2500A框架断路器，柜宽要求500 mm，这对于开关柜温升是个考验，通过合理均匀布置母排，有效利用空间即可以方便安装维护，又可以满足温升要求。母线靠后布置，有利于降低温升集中，进线通过密集型母线槽顶部进如，连接方便。
三个630A框架断路器上下三层布置，柜宽500mm这个难度比较大，一般来说布置不是问题，铜排错位连接，保证三框架进线侧与出线侧电气绝缘，由于按照标准化设计要求，三框架不会同时运行，因此温升试验不是问题。关键是要求安装方便，维护检修便利，电缆连接要有足够的空间。层压母线整体设计，母线载流量大，模块化设计，根据电流大小调整铜排数量，电缆连接空间大，分区布置，便于维护。
抽屉柜
对于抽屉式开关柜，一般设计是可以配48个电流小于63A的 8E/4抽屉，柜宽600mm，而由于抽屉柜垂直母排一般最大2000A，按分散系数0.6计算总电流1814A可以使用，如果250A抽屉，一般6E(150mm高)可以安装，一面柜装12个，同样分散系数0.6总电流1800A，也是满足垂直母排电流要求的。而有些设计安装更多的抽屉，或抽屉不降容（不考虑分散系数），那么垂直母排就不能满足要求，因此一些设计采用双垂直母排设计，但安装过多的抽屉，额定电流过大，对电缆安装也是巨大挑战。
1U抽屉单元，吸收数据中心1U微断模式，模块化设计，1U 150mm宽，150mm高，400mm深，电流达125A，500mm宽开关柜可以安装36个1U抽屉单元。方方正正，直接插入母线，安装密度极高。独特设计冷却系统，热管石墨烯涂层保证温升低，满足高密度温升要求。根据电流等级2U/3U模块满足特定要求。定制塑壳集成智能单元实现三遥/监测功能，智能化一体化。
固定柜
固定安装插拔式塑壳断路器，可以实现更换，不需要抽屉机构和接插件，安全可靠。

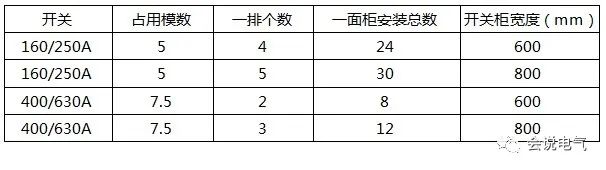

安装密度高的要数船用开关柜，MB301M船用低压开关柜，600mm宽可以安装24个插拔式塑壳断路器，800mm宽安装30个250A断路器。
垂直安装塑壳断路器

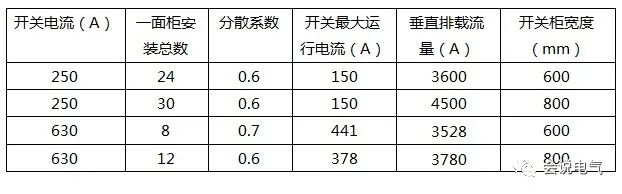

垂直母线载流量，最大4500A，采用6片6x100铜排可以满足要求。
电缆连接
FORM 3b的分隔类型，保证了安全。

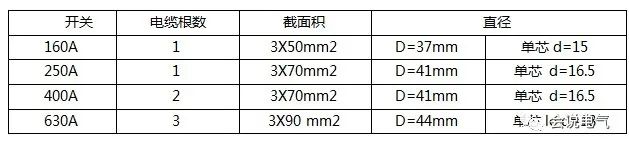

电流互感器安装，可以采用电缆或铜排安装，对于电缆安装空间，船用电缆一般比较柔软，弯曲半径小。
