4. 智能操控的改造
开关柜功能手车的摇进摇出过程中，需要一次隔离触头的咬合和断开，在电气的连接和断开时会有电弧的产生，金属活门板的打开和闭合等如果电气距离不够可能引发接地短路，因此手动摇进摇出风险比较高，由于手动摇进力量不均匀，会对触头造成冲击，还可能造成手车的偏斜，影响对中性，一次触头接触不良好。
采用带电动操作的底盘车，可以实现功能手车的远程操作执行摇进到工作位置、摇出到试验位置的移动，电动操作不但可以保证操作人员安全，还可以保证手车平稳运行，无冲击，触头对中性好，咬合到位，接触电阻小，提高安全性和断路器手车的寿命。
电动底盘车与原来断路器的底盘车尺寸一致，可以无缝替换，增加电动部分二次接线即可以实现断路器手动的远程操控。

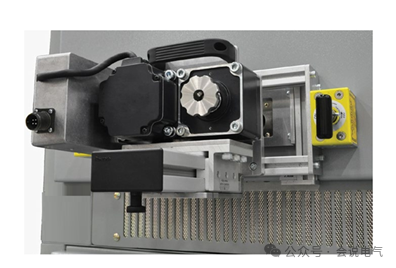

对于无法改变断路器手车的改造，可以采用外置挂门式断路器电动摇进机构，不改变原有断路器手车，如图6所示。通过专用插头插接连接，将摇进机构磁吸固定在门板上，远程遥控操作断路器手车的摇进摇出，安全方便。

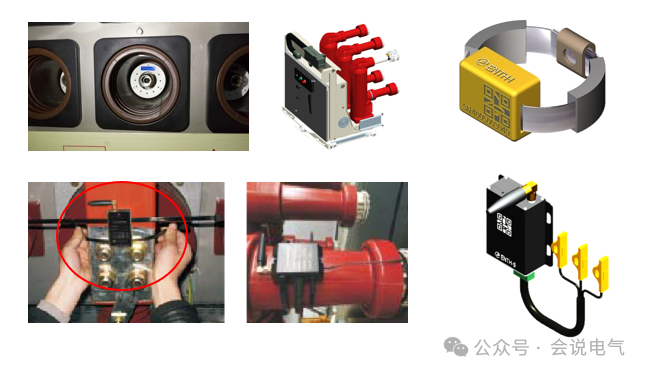

图6 无线测温传感器开关柜中的应用

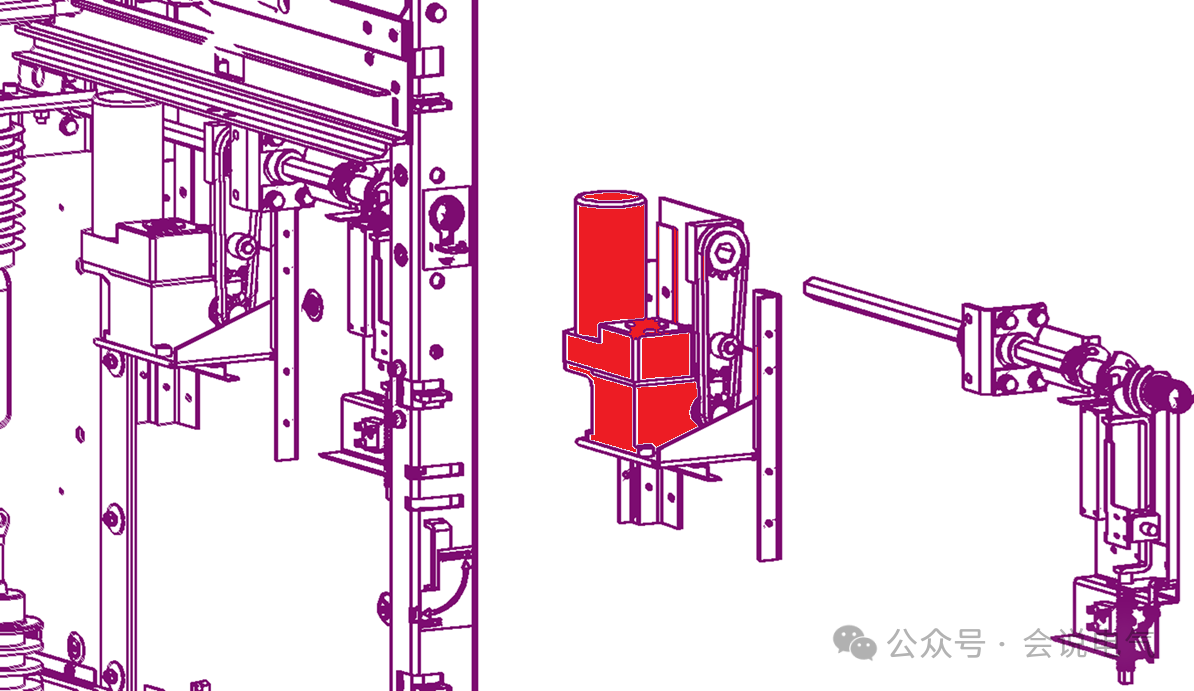

接地开关安装电动操动机构，不影响原接地开关安装、铜排连接，如图7所示，仅在操作轴上安装电动操作模块及辅助开关，更改二次线，安装控制器即可；接地刀闸升级为电动操作后，不影响原有开关柜的五防闭锁功能，并且需要新增电动操作所需的闭锁功能。为防止断路器在运行状态下，误合接地刀闸；防止接地刀闸在合闸状态下，断路器进入工作位置误合闸的情况发生，通过电气联锁，仅当断路器手车处于试验位置时，才可就地或远方操作实现接地刀闸电动操作合闸或电动操作分闸方式；当接地刀闸处于手动操作状态时，电机的电源回路断开，无法实现就地或远方电动操作。手动优先，通过接地开关前部压板电气联锁，当操作孔压板打开瞬间，切断电动操作电源，避免造成人身伤害。
图7 接地开关改造电动模块的安装
通过系统改造，实现开关柜远程“一键顺控”，保证系统和操作人员安全。
智能操作控制器包括本体和智能操控装置安装于仪表室内。通过测控终端传输数据，以多种方式显示其位置状态，操作过程能通过视频可视化。
5 .状态可视化提升

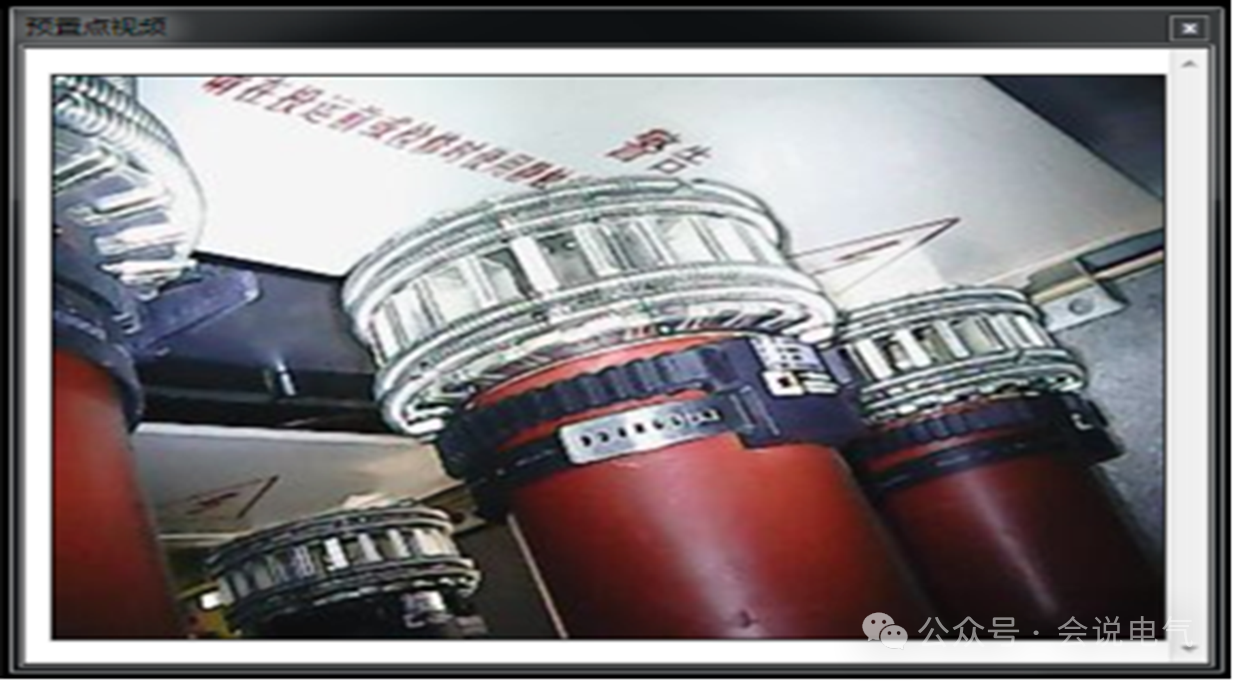

开关柜柜内视频在线监视系统由网络视频服务器、自带补光的广角摄像头、网络交换机、视频监视终端组成。柜内视频监测通过在开关柜柜内的母线室和电缆室布置自带补光LED灯的广角摄像头捕捉开关状态，开关柜物联终端通过采集柜内断路器室及电缆室视频数据进行视频图像处理分析，判断断路器触头及活门的动作以及接地刀闸的合分动作，从而实现可视化操作，发现接地开关合闸不到位、手车偏斜等一些潜在问题，支撑运维人员的精准运维。
视频在线监视系统的工作方式：当操作某台开关柜之前，可先从视频监视终端调出该开关柜所有监视的视频画面，然后再进行断路器手车或接地开关的操作，在线监视开关的动作情况。为延长使用寿命，视频服务器在延时固定时间后断开摄像头电源，停止视频采集，等待下一次的视频调用。需要远程巡检时，可以通过调用视频对开关柜进行视频巡检，视频画面的显示序列和操作监视的序列一致。
6. .配电自动化设备升级
根据新能源发电并网的需要，电力的单向传输模式已经无法满足需求。智能电网可以实现双向电力传输，即电力在电力公司与用户之间双向传输，将分布式发电设备的电力资源进行并网，可实现多类型电力资源并网，从而实现电力资源最大化利用。RTU远程终端单元可以将终端设备与调控中心相连接，实现远程控制、数据采集、数据传输、报警等功能。
基于分层分布型以太网结构设计的可扩展、可升级、可配置带触摸显示屏、符合IEC61850标准、具有即插即用、智能配置组态的远方终端设备作为进行远方监控、测量及自动控制的平台。RTU与调度中心之间通过远距离信息传输完成RTU的远方监控功能、RTU与主站配合可以实现三遥功能。RTU的主要作用采集状态量并向远方发送，带有光电隔离，遥信变位优先传送；直接采集系统工频电量，实现对电压、电流、有功、无功的测量并向远方发送 ，可计算正反向电度；可通过物联网和电力系统通道进行远方设置。
RTU应安装在合适的位置，便于操作和维护。通常安装在开关柜内的适当空间，并确保有足够的空间进行操作和散热。正确固定RTU设备，确保接地牢固可靠，符合相关安全标准。现场改造需要与RTU厂家配合，设计接口方案要求和图纸，完成通信的连接以及系统的调试。
7. 结语
以现代智能电网技术更新老旧开关柜，无需大量投资获得智能配电的解决方案。新型电流、电压传感器与微机保护等协同工作，信号数字化处理，保护功能更强大；断路器机械特性、触头温升等开关柜关键状态的监测可以清晰的掌握开关柜的健康状况；电动操作机构的安装、视频监测可以实现远程一键操控，安全高效实现开关状态的精准转换；RTU等智能终端的安装提高了开关柜配电自动化、新能源接入的响应能力；经过智能化改造提升的中压开关柜可以大幅提升运维工作效率，同时安全系数更高。基于原有厂用电的后台监控系统，无需另外增加操控平台，兼容性改造最大程度地降低了工程改造难度，改造容易且费用低，适合全面推广。
