美标UL67低压配电箱应用场景解析
发布日期：2025-03-29
作者：法腾电力
点击：
UL67是美国保险商实验室（UnderwritersLaboratories,UL）制定的针对低压配电箱（Panelboards）的安全标准，适用于额定电压不超过600V（交流或直流）的配电系统。与UL891（低压配电盘）相比，UL67配电箱的容量和规模更小，通常用于分支电路的电力分配与控制。以下是UL67低压配电箱的典型应用场景及特点解析：
1.商业建筑
办公楼、零售店铺
用于分配电力至照明、插座、小型空调等分支电路。
集成断路器或熔断器，保护电路免受过载和短路影响。
租户单元配电
每个租户区域（如商铺、办公室）安装独立的配电箱，便于分户计量和管理。
2.住宅建筑
家庭配电系统
作为住宅主配电箱（MainServicePanel），分配电力至厨房、卧室、浴室等区域。
支持AFCI（电弧故障断路器）、GFCI（接地故障断路器）等保护装置，符合NEC安全要求。
公寓楼分层配电
每层或每户单独设置配电箱，集中管理用电并支持分户计费。
3.工业设施
小型设备供电
为轻型机械设备、传送带、控制柜等提供分支电路配电。
局部控制单元
集成在生产线附近，便于快速启停设备或调整电路配置。
4.公共设施
学校、图书馆
分配电力至教室照明、计算机、投影仪等设备。
医院分支电路
为病房、护士站、非关键医疗设备供电（关键设备通常由UL891配电盘或UPS支持）。
5.特殊场景
户外配电
采用NEMA3R或NEMA4X防护等级的配电箱，用于停车场照明、广告牌等露天设备。
临时供电
建筑工地或活动场所中，为临时照明、工具提供便携式配电箱（需符合UL67及NEC临时用电规范）。

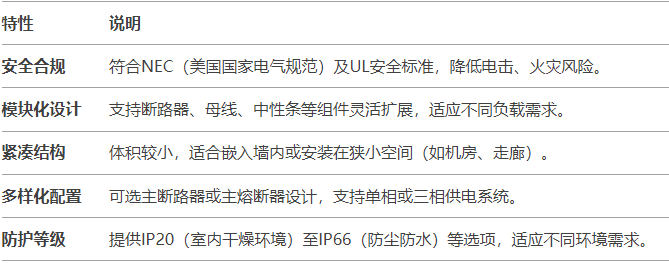

UL67配电箱的核心特点
紧凑结构体积较小，适合嵌入墙内或安装在狭小空间（如机房、走廊）。 防护等级提供IP20（室内干燥环境）至IP66（防尘防水）等选项，适应不同环境需求。
选型与使用注意事项
1.负载匹配
根据负载类型（照明、电机、电子设备）选择断路器类型（如热磁式、电子式）。
2.环境适应性
潮湿、腐蚀性环境需选择不锈钢外壳或高防护等级（如NEMA4X）型号。
3.安装规范
遵循NEC对配电箱安装高度、通风、接地等要求（如工作空间净高、门锁设计）。
4.认证标识
确认配电箱贴有UL67认证标签，并符合本地电气法规（如加拿大需额外CSA认证）。
UL67与UL891的区别
UL67低压配电箱作为电力系统的“末梢节点”，在确保安全的前提下，为中小型负载提供灵活、可靠的电力分配，是建筑电气设计中不可或缺的基础组件。
