对于北美标准开关柜，一般有两种认识，一种认为都是开关柜，和我们常规的产品没啥区别；而另一种认为美标开关柜很复杂，就需要按照 xxx家的结构去设计，其它的都不对。
前面说过，美标开关柜与我们常规的开关柜结构不同，需要根据标准定义以及客户要求的结构设计。而有些并不是标准规定的结构要求，是厂家的成熟设计，可能是比较典型，因此很多人认为，美标开关柜就应该是那个样子。如断路器摇进方式、操动机构等，各个厂家各不相同。GE PV开关柜由于是典型的北美中压金属铠装开关柜，由于操动机构在断路器下部，因此断路器下部空间很大。

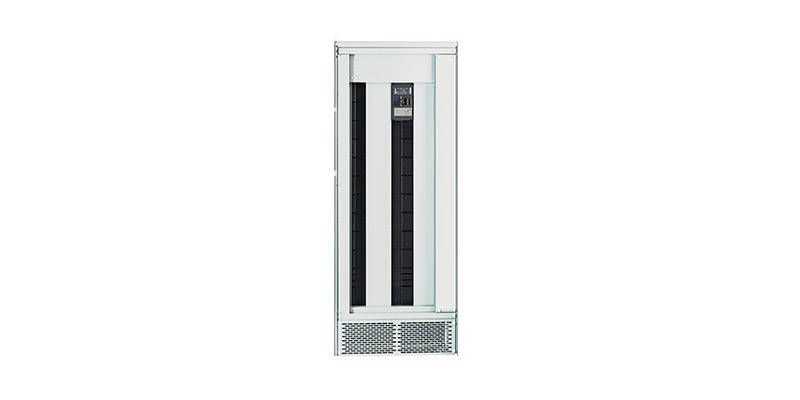

美标UL低压配电盘
北美开关柜的传统设计是一个底盘或运动机构固定在开关柜断路器隔室底板上，断路器推进后与底板运动机构耦合，实现机构旋转带动断路器前后移动。断路器进出工作位置采用左右两侧通过链条联动的丝杠带动螺母前后移动，断路器推进到开关柜隔室，与螺母锁定，既可以前后移动。还有的美标开关柜是通过中间一根丝杠带动断路器前后移动。
这种底板安装摇进机构的好处在于，机构固定在底板上，断路器机械位置指示清楚，同时断路器位置辅助开关TOC安装连接方便，另外美标断路器一个重要的要求就是ASD，断路器退回到试验位置，拉出柜体需要断路器操动机构处于未储能状态，这时通过底板上面安装的位置储能释放板，可以在断路器摇出过程中释放储能弹簧能量。
还有由于美标开关柜不采用接地开关，因此断路器隔室底部接地触头需要承受动热稳定， 另外，由于上层断路器位置较高，手工插入控制插头比较困难，一般控制航空插头采用自动对接形式，一般插座安装在底板上，断路器摇进机构在底板上也有利于自动连接。

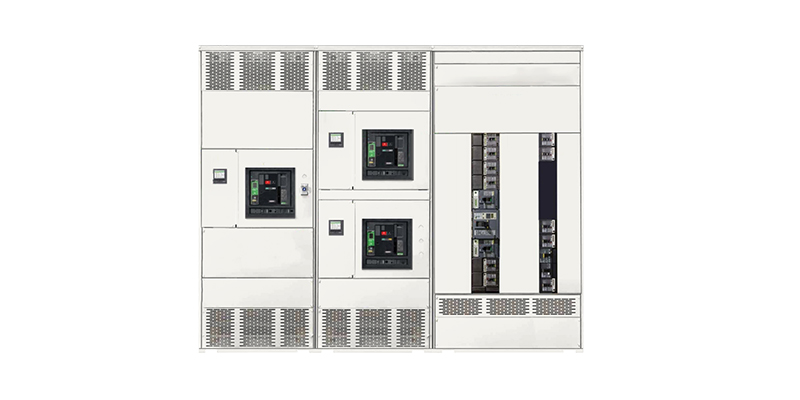

美标UL67低压配电箱
你是不是底盘车结构就不能使用呢？其实是可以的，只要解决上述位置机械指示、TOC、ASD、接地触头等即可使用。如ABB美标断路器，就是采用和我们中置柜一样的底盘车结构，底盘车行程不同，加大了滚轮便于地面上行走，通过固定横梁固定在柜前面，摇动丝杠带动断路器行进。
操动机构也不是不能用我们常规真空断路器的机构。因为断路器的功能是一样的，操作顺序循环O-CO-CO也是一样的重合闸应用，合闸储能的机构是一样的。不同的是需要ASD功能，通过机构实现断路器的摇出释放弹簧储能，另外TRIP-FREE防跳机构如果机械实现，则很好，机构实现也不是必须的。
其它的地方IEEE C37.20.2开关柜和国内开关柜是基本一样的，只是北美开关柜对于绝缘件的材质要求，外壳喷漆的颜色、耐腐蚀性要求更高，对于母排必须采用环氧流化处理，所有连接必须有绝缘处理，不能有裸露带电体。
