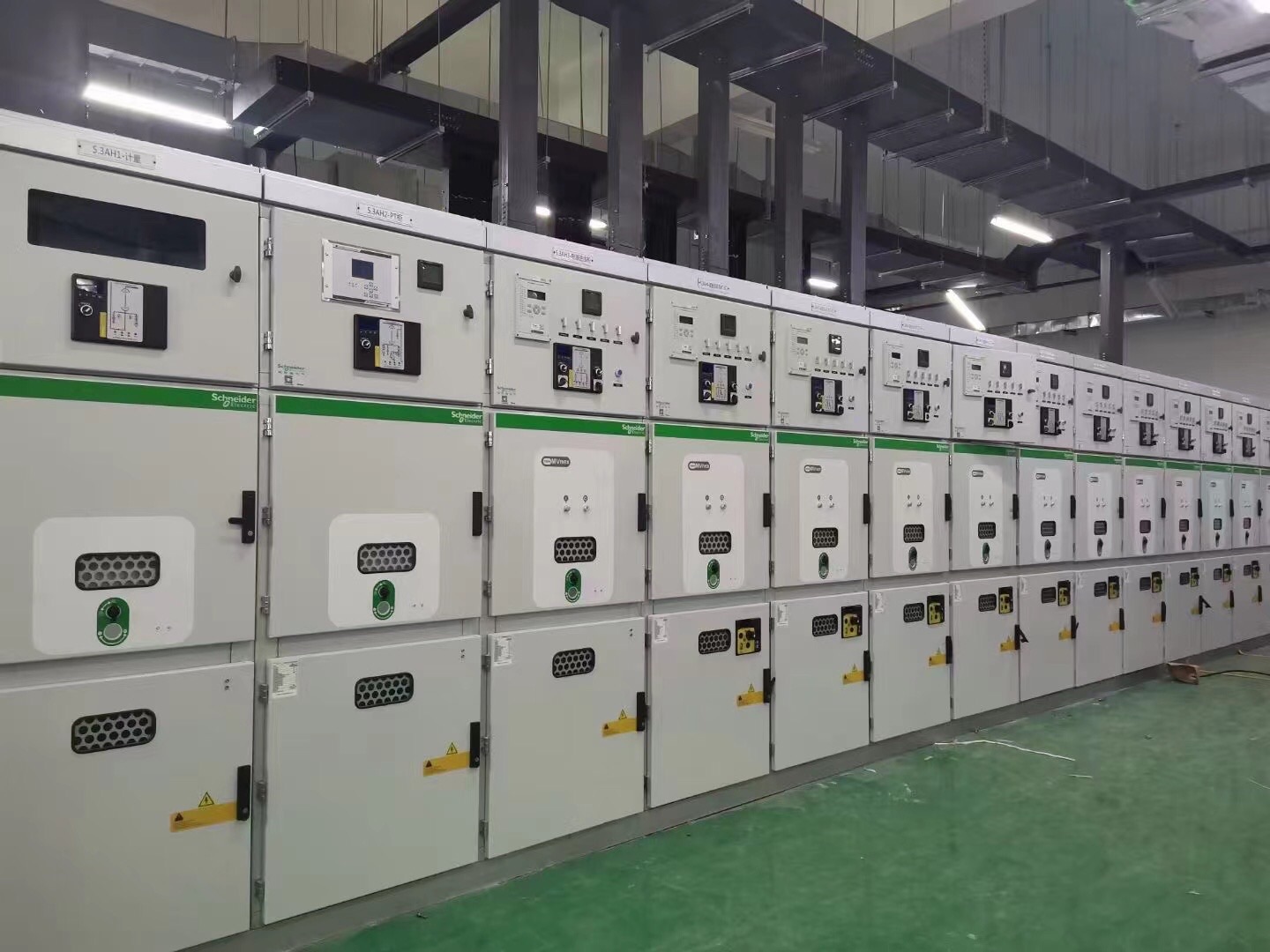

典型的用户配电工程包括中压开关柜、变压器、低压开关柜，一般根据变压器容量确定开关柜数量。中压开关柜与变压器通过电缆连接，而变压器与低压柜一般直接连接或者通过密集型母线桥连接。一般配电双电源进线，单母线分段，进线侧有用于电费计量的计量柜，一般由1#引线柜+1#计量柜+1#进线开关柜+1#压变柜+1#出线柜+母联+隔离+2#出线柜+2#压变柜+2#进线开关柜+2#计量柜+2#引线柜，一般12台开关柜。
变压器采用不锈钢外箱形式，容量500到1250kVA。也就是说高压侧电流最大到1250/10/1.732=72.A，出线柜电流100A，而低压侧电流最大到1250/0.38/1.732=1899A，低压进线柜电流2500A。低压柜一般由进线柜、无功补偿柜、出线柜组成，进线柜由框架断路器及断路器分支母排组成，无功补偿柜一般补偿容量为30%，也就是说1250*30%=375kvar，由于发热较大，一般宽度1000mm补偿柜补偿容量最大到240kvar，因此需要2台无功补偿柜。
出线柜超过630A大电流采用框架断路器，小电流采用塑壳断路器，为了方便维护更新，框架断路器采用抽出式，塑壳断路器则是安装在带有一二次插头的抽屉里，抽屉还可以安装电流互感器测量回路，和多功能表显示电流、电压、有功、无功等数据。

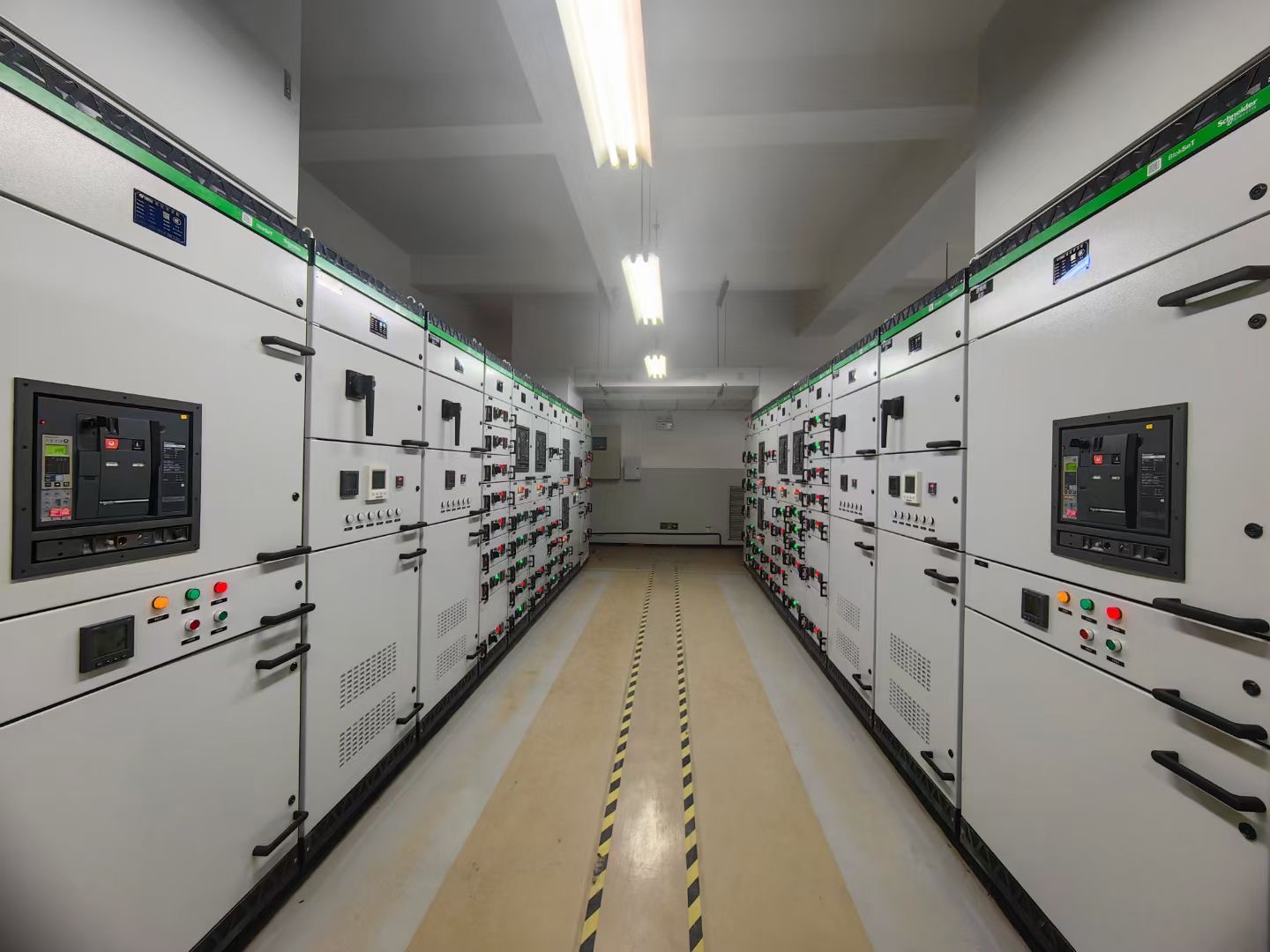

大电流出线柜下面还会连接到配电箱等设备，小电流连接控制设备，或连接终端箱等照明、空调等设备。两排面对面排列的低压柜通过母线桥连接，母线桥即将连接两个排列水平母线的连接铜排安装在金属封闭的箱体内部。同样对于短路电流不大，自动化保护程度要求不高的应用，高压进线侧可以采用环网柜，尺寸非常小，无需过大空间。
环网柜采用负荷开关进线，负荷开关+熔断器或断路器出线方案，实现对变压器的控制和保护。环网柜也可以采用进线+计量+出线的方案实现高供高计，用于电费计量，同时断路器方案集成DTU实现配电自动化，远程监控远程运维。
新型配电系统，提升营商环境，采用高压分界装置，用户开关室无需高压设备，而分界装置为户外型，直接安装在用户用地红线上，围墙外绿化带，界限分明，线损明确，责权利清晰。这样供电局维护检修就无需进入企业内部，集成智能终端实现远程抄表，远程运维。相比较环网箱，分界装置实现相同功能，体积更小，宽度只有1.1米，深度1.3米。智能化程度更高，配置更加灵活，DTU智能终端，量子通讯加密，实现电力系统自动化。
