开关柜的设计需要考虑很多因素，首先是绝缘，需要制定绝缘方案，何种方式绝缘，是空气绝缘、气体绝缘、固体绝缘还是空气复合绝缘等，完全空气绝缘就需要满足相应的空气绝缘净距标准。
这一点是非常明确的，对于稍不均匀电场，雷电冲击耐受电压决定了带电导体之间或对地的空气净距，不论是IEC还是GB/DL标准都有明确的定义，不满足这个最小空气净距，雷电冲击耐受电压就可能无法通过，满足这一要求，雷电冲击基本上就可以99%以上通过，超过这一标准要求的最小距离，客户就可以接受满足相应的雷电冲击耐受电压，也就是说，无需试验。如IEC电压等级17.5kV，雷电冲击耐受电压95kV，那么采用空气绝缘，净距就要≥160mm，国内GB标准12kV开关柜要求≥125mm，因此无法通过95kV的雷电冲击耐受电压，也就不能用于17.5kV。

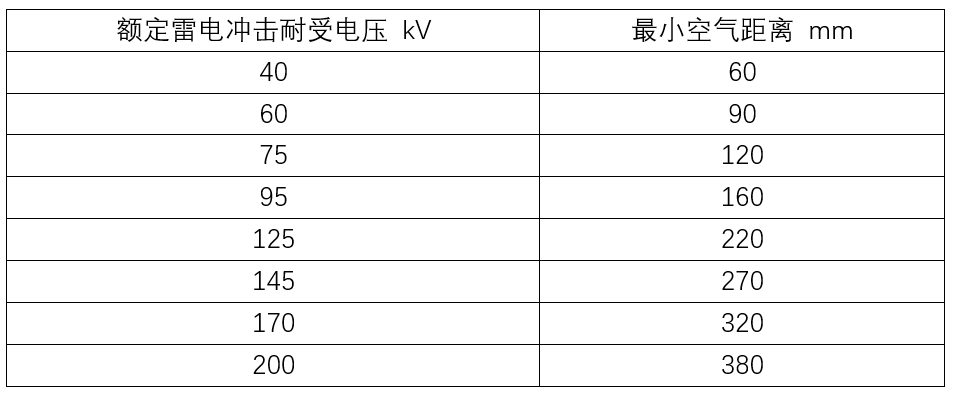

IEC 60071 附录A的表1 额定雷电冲击耐受电压和最小空气距离之间的关系（海拔1000m）
同样，采用其它方式也需要相应的设计标准，设计时测量各个关键点的距离，必须大于标准要求。按照一次系统方案元器件顺序，根据绝缘距离布置到相应位置，主母线-上分支母线-触头盒-断路器-触头盒-电流互感器-接地开关-出线电缆连接母线-电压互感器。
设备温升的考量，开关柜需要考虑电流额外发热的温升，对于高发热元件，如真空断路器的灭弧室及上下连接端，抽出式断路器的一次动静触头，这些地方需要考虑空气流动，避免热量集中无法散出，一般互感器可以离触头盒远一些，以便母线带出动静触头连接处的高发热温度，断路器隔室底部、顶部需要有通风设计。
母线动热稳定的考量，根据设备峰值耐受电流计算母线绝缘支撑间距，需要考虑的还有主母线的支撑。这个根据相应计算公式计算，确定设计原则。如31.5kA /80 kA，相间距210mm，支撑间距不能大于1米。内部电弧压力释放的考量，内部电弧爆炸冲击波需要将泄压盖板打开，这时需要保证泄压通道流畅，可以减少打开时间，快速释放压力。安装维护方便性，对于非标项目，如客户要求很多个绕组，需要多个环氧支柱式电流互感器，有的还需要采用穿心式电流互感器以满足PX级保护要求，而且要求柜前操作维护。
加深柜体，接地开关如果置于柜最后面，则加长操作轴，操作力矩加大，且不利于柜前查看接地开关状态。保持原标准开关柜接地开关位置，无需加长操作轴。多个电流互感器置于柜后，以满足互感器绕组要求。电压互感器手车置于柜前，电缆连接后，插入电压互感器投入运行。
