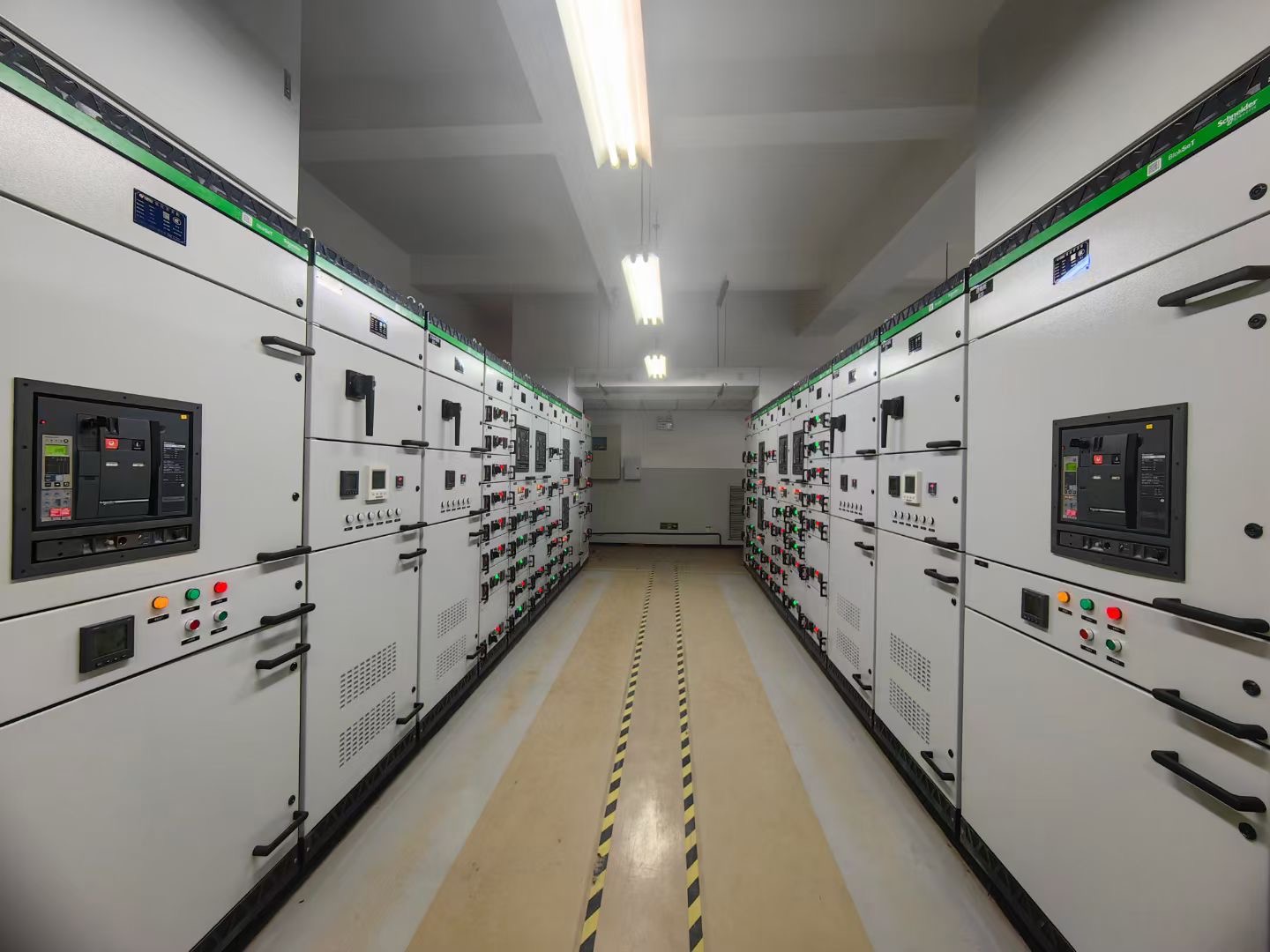

低压开关柜设计需要先制定完善的产品规格书，根据规格书对产品电流、功能等进行结构设计。电流规格，根据应用，以及试验验证规格要求进行电流分档，由于样机、试验认证等费用昂贵，因此不同电流等级开关设备可以有设计，但不会去制造样机，和拿到试验站去进行型式试验，取得证书。
一般低压开关柜按电流等级分为三档，1600/4000/6300A，三档向下覆盖，不同额定电流对应有短时、峰值耐受电流，一般1600A对应50/110kA，4000A对应80/176kA，6300A对应100/220kA。特殊应用的需要按照客户技术标准进行定义，如国网标准化低压开关柜SLVA，电流有630/1250/2500A三档，根据覆盖原则，可以生产2500A低压柜进行验证。
一次系统方案，主要包括进线柜、联络柜、无功补偿柜、马达控制和出线柜（又分为固定式和抽屉式两种），其中进线柜和联络柜需要根据电流进行设计，如上面三个电流规格，就需要设计三个电流的进线柜和联络柜。电流不同，断路器尺寸不同，通风散热要求也不同，因此进线柜宽度、深度会不同，这些开关柜等于全新设计，通用的部件不是很多。
无功补偿柜，根据补偿容量进行设计，还需要考虑主母线规格，也就是说需要三个电流等级的主母线，以及不同补偿容量设计，如主母线5000A，根据国内应用习惯，留有足够裕度，实际应用电流只有4000A，一般来说变压器需要4000*0.4*1.732=2771.2kVA，即一般是2500kVA变压器，补偿容量30%，2500*0.3=750kvar，因此主母线电流较大的情况下，补偿容量也会比较大，因此设计方案按最大设计，即一般250kvar，配三台补偿柜。
出线柜分为固定式和抽屉式，固定式一般用于配电回路，而抽屉式多用于马达控制回路，这是因为马达控制回路元器件多，接线复杂，抽屉式便于安装维护，而且马达控制回路一般电流小，抽屉接插件承载电流小。配电回路使用抽屉的也有，但一般到400A，再大的话，抽屉接插件就无法承受，抽屉很大很笨，不利于运维。
不论是固定式还是抽屉式，出线柜一般都需要垂直母线，即将电流由主母线分配到各个出线单元，标准化设计垂直母线的电流一般指定几档，如800/1200/1400A，一般母排厚度不变，如6mm厚铜排，宽度增加来提升垂直母线的额定电流，6*80mm、6*100mm、6*120mm等，这样便于出线回路的连接，绝缘支架通用，而两侧固定板根据母线电流开有不同的固定孔，模数化设计，减少零部件规格数量。
同样对于垂直母线的短时、峰值耐受能力，也是通过增加绝缘支架的数量实现，不同布置的母线夹承受不同的短路电流，固定板模数孔，通用性强。对于不同的主母线，可能会使得出线柜垂直母线的高度不同，大电流主母线占用空间大，出线单元的空间会被压缩，减少模数。也有设计功能单元模数不变，而是通过加高柜体来满足主母线电流等级。
