引 言
空气绝缘金属铠装移开式开关柜作为集成一次导电开断、二次控制保护集成的配电系统单元，绝缘性能是关键技术指标，而绝缘问题发生并不单纯是绝缘设计问题，更多的内在原因是产品整体性能问题，使用环境客观存在，而真正好的产品能在相同环境下长期使用，而不会出现绝缘问题。
40.5kV开关柜概述

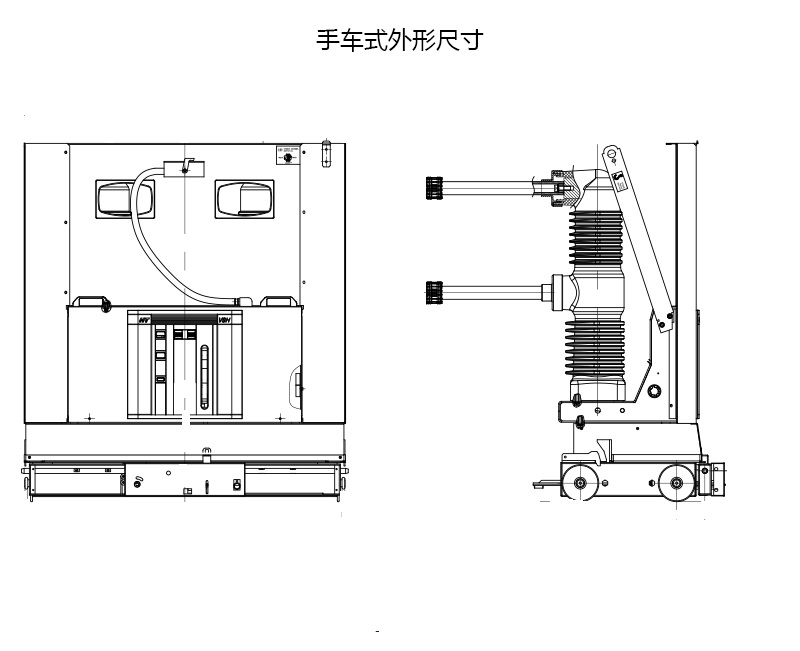

法腾电力生产的VGK400-40.5 型铠装移开式交流金属封闭开关设备，开关柜尺寸为1200*2500*2200。它适用于三相交流 50Hz 电力系统，用于发电厂、变电所及工矿企业的配电室接受和分配电能之用，并对电路实行控制、保护及监测。
本产品符合标准：GB3906《3~35kV 交流金属封闭开关设备》，GB/T11022《高压开关设备和控制设备标准共用技术要求》、IEC60298《额定电压 1kV 以上及50kV 以下交流金属封闭开关设备和控制设备》。

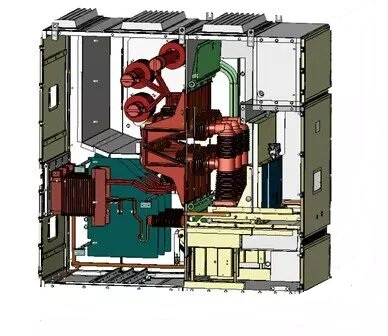

40.5 是一种高品质的并已通过型式试验认证的空气绝缘开关柜。开关柜的主要结构包含手车室、母线室、电缆室、低压室。
40.5kV开关柜的绝缘
40.5KV开关柜是中压配电Z高电压等级产品，从上世纪90年代后期开始出现小型化、抽出式产品。这些产品尺寸小，可靠性高，但电压等级按国外36kV， 不能满足国标40.5kV的要求，通过加强绝缘等设计，哪里不行补哪里的措施勉强达到要求。而开关柜的设计更多是在12kV基础上改的，如触头盒只是增大尺寸，增加爬距来设计，并没有电场分析及实际使用验证，这些产品在使用一、二年后先后出现绝缘问题，不得不更换触头盒、甚至更换触头盒安装板从金属到绝缘板来解决问题。
如前所述，40.5KV开关柜不能单纯的在12KV基础上改进，而是应该系统的重新设计。如母线，采用管型母线、D型母线能够Z大程度的优化电场。绝缘件应进行电场分析，使用均压屏蔽环等措施，使电场强度Z大程度优化。产品电场分析应采用三维分析，避免只是局部优化，而在系统中电场过度集中，没有相应的屏蔽措施会造成空气场强过大而容易击穿。对于爬距，优化爬距位置，在环境条件允许情况下，减少爬距数量。
绝缘材料的选择
1.绝缘隔板
对于绝缘隔板，厂家一般不是很重视，采用廉价的SMC板，质量差的SMC板长期使用会吸潮，应采用GPO-3等耐电弧材料，并经表面绝缘漆处理，才可以保证开关柜电场情况下长期运行。
2.铜排表明处理

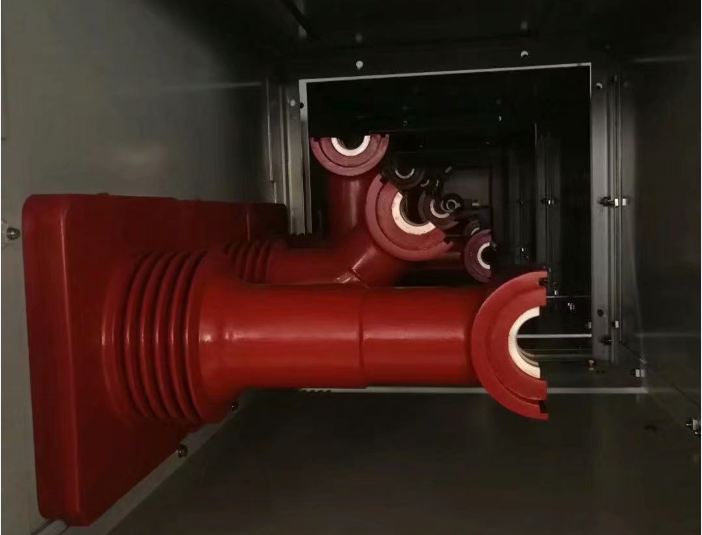

40.5kV开关柜柜母排必须进行绝缘处理，采用主母线环氧浇铸绝缘也是很好的选择。
3.导电回路和温升
众所周知，开关柜内部温度、湿度过高会加剧绝缘破坏。因此40.5kV开关柜更应加强导电回路的质量，加大产品通流裕度，合理设计通风，避免由于缺乏空气流动造成凝露。
4.铜排、触头等问题
梅花触头是关键，应在设计时保证动、静触头的对中性，使梅花触头可靠接触。梅花触头要选择质量好的产品。
工程系统方案
开关柜作为配电的一个单元，在具体工程中需要进线、压变、出线、母联、所变等方案，这些方案的设计，由于不进行型式试验，因此产品性能不一定完全满足绝缘等要求，还有应该尽量减少一次元器件暴露设计、或非标绝缘罩板等设计。
对于这个问题，一方面，对于40,5kV开关柜，应尽量完善标准化方案设计，设计方案应满足客户常规要求，同时方案需要安全、可靠。另一方面，客户也需要尽量采用标准化方案。
