KYN61-40.5(Z)是指铠装移开式式交流金属封闭开关柜(以下简称开关柜)系三相交流量50Hz、额定电压40.5KV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护和检测等功能，还可用于频繁操作的场所。

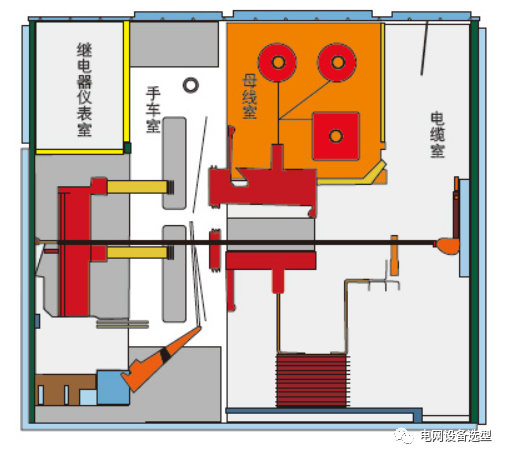

开关设备柜体结构采用组装式、断路器采用手车落地式结构;配用全新型复合绝缘真空断路器、并且有良好的互换性;手车车架中装有丝杠螺母推进机构，可轻松移动手车，并防止误操作而损坏推进机构;主开关、手车、开关柜门之间的联锁均采用强制机械闭锁方式，满足"五防"功能;所有的操作均可在柜门关闭状态下进行;电缆室空间充裕，可连接多根电缆;快速接地开关用于接地和回路短路;外壳防护等级IP3X，手车室门打开状态下，防护等级IP2X。
1、产品一次部份结构及性能
1.1、开关柜的外壳采用韩国进口优质覆铝锌板，双层折弯成型，由铆钉铆接后螺栓与铆螺母连接成，整个柜体无焊接，尺寸精确、刚度好、互换性强。
1.2、在正常操作和维护时不需要打开的盖板和门，若不使用工具，不能打开、拆下或移动。
1.3、在正常操作和维护时需要打开的盖板和门，不需要工具即可打开或移动，并有可靠的连锁装置来保证操作者的安全。
1.4、观察窗位置使观察者便于观察必须监视的组件及关键部位的任意工作位置。观察窗达到外壳所规定的防护等级。各室照明灯能在不开门状况下方便更换。
1.5、面板为国标浅灰漆，采取静电喷漆(喷塑)来防锈。在静电喷漆(喷塑)之前，做到彻底清除锈蚀物及焊渣。
1.6、沿开关柜排列方向的接地导体采用铜母线，其截面不小于240mm2。全部需要接地端子供其与变电所接地网连接(连接面进行搪锡处理)。接地端子采用M12螺栓。
1.7、每台开关柜设置有铭牌，铭牌的位置易于运行操作人员观察。
1.8、每台开关柜设有不干胶字幕或雕刻字牌眉头，准确反映该柜的用途及位置编号。
1.9、当开关柜采用电缆进出线时，电缆室提供有足够的空间，并留有电缆头及零序CT安装及固定的位置。
1.10、所有馈线柜、用电柜、母线设备柜电缆室均有充裕的空间。
1.11、在开关柜仪表门统一的位置处设置动态模拟指示图，能准确直观反映柜内开关的位置。
1.12、所有开关柜前面板上装有能反映线路侧有无电压的带电显示装置。当线路侧带电时，闭锁柜的封板或柜门。
1.13、开关柜母排采用铜质母排，导电率>99.9%。

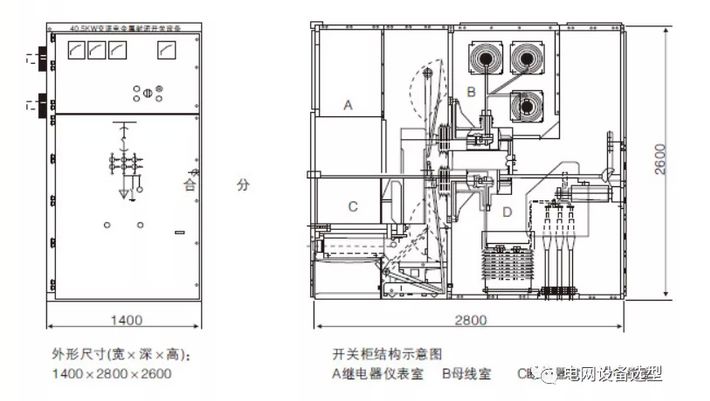

1.14、柜体尺寸：柜体宽度：1400 mm;柜体深度：2800mm，柜体高度：2600mm。
1.15、防护等级：开关柜外壳防护等级IP4X。
1.16、防误功能
所有开关柜优先采用简单、可靠的机械“五防”结构，对难以实现机械“五防”的部分，如母联开关柜与隔离柜之间，采用电气闭锁。
1.17、所有开关柜断路器室和电缆室装有防止凝露的加热器，加热器装有根据天气情况自动投切的控制器，并且加热器的长期运行不影响其他设备的安全运行。
2、设备二次部分技术性能
(1) 继电器室内二次回路端子排采用优质的接线端子。接线端子呈15°倾斜。
(2) 电流试验端子采用优质的端子排试验端子产品。跳闸压板接线按上进下出，下端接跳闸。保证压板打开时不与相邻压板相碰。压板放在面板上，采用优质的阻燃型产品。所有连接件均采用铜质材料。
(3) 空气小开关等均按甲方设计图纸要求，排列顺序从正面看时从左到右分别为相线(A、B、C)、中线或正极、负极。
(4) 开关柜内的二次小线(除仪表室内的小线外)，由金属软管或开关柜走线槽封闭穿越，操作控制合闸、分闸电源在二次插头上，均采用二芯并联。二次插拔件可靠方便接插操作。
(5) 电流互感器的二次小线便于安装校验时拆接。
(6) 仪表、继电器、压板等元件在盘后用不干胶标明该元件代号、名称。
(7) 二次导线采用耐热、耐潮和阻燃的交联聚乙烯绝缘铜线。所有电流、电压回路导线截面一般不小于2.5mm2，其中CT、PT引出线二次总回线导截面不小于4mm2，微机继电器及二次插相连的二次线可采用1.5mm2。铜芯塑料导线中间不允许有接头，所有转接软线采用多股软线。每只微机继电器的接线端子只允许一根导线。
(8) 开关柜内端子排列电源间有间隔。断路器的跳闸和合闸回路、直流电源和跳合闸回路不接到相邻的端子上。电流、电压回路排列整齐，不得交叉。
( 9 ) 微机继电器的控制电源与工作电源由独立的空气小开关供应。加热器、照明及储能电源开关均独立设置。闭锁及储能电源开关安装在仪表室内。
(10)二次连接软线均采用优质接线头。
(11)开关柜内设有微机保护，提供屏蔽控制电缆线的接地点，继电器室内设有截面不小于100mm2专用接地铜排，此铜排再留有少8个Φ6mm孔，继电器室保护有关接地均接至此铜排上，该铜排与二次电缆层专用接地网相连。(连接纺织导线截面积≥25mm2外套透明绝缘套管，沿至柜底再留长1m)。
2.12、电度表均可装在柜内，柜内贴设备一览表。
2.13、二次插均采用优质的二次插。
使用环境
1.周围空气温度上限:+40℃、下限:-10℃、日平均温度不超过35℃;
2.海拔高度不超过1000m;
3.相对环境湿度日平均不大于95%，月平均不大于90%;
4.地震烈度不超过8级;
5.水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa;
6.无火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

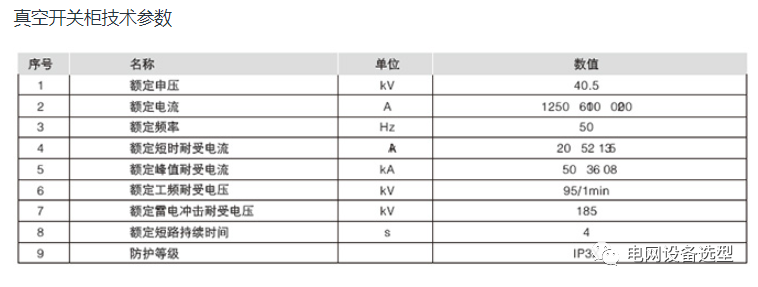

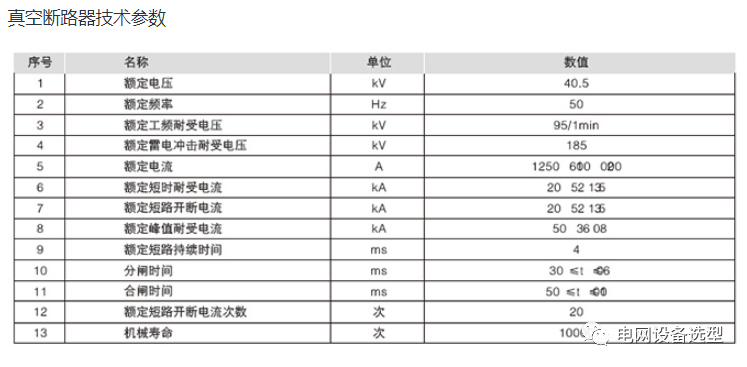

技术指标
·额定电压(KV) 40.5
·工频耐受电压(KV) 95(1min)
·冲击耐受电压(KV) 185
·额定频率 50Hz
·额定电流(A) 1250/1600/2000
·额定热稳定电流(KA 4S) 25/31.5/40
·额定动稳定电流(KA) 63/80
·额定短路开断电流(KA) 25/31.5/40
·额定短路关合电流(KA) 63/80

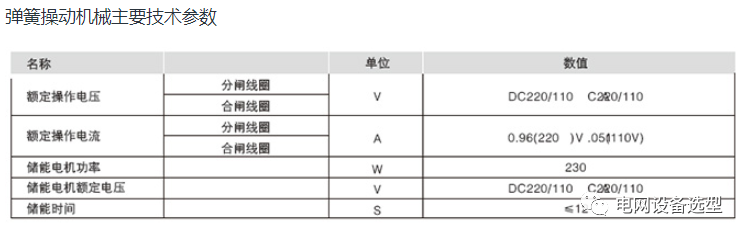

·分合闸和辅助回路的额定电压(V)直流24，36，48，60，110，220，交流110，220
·防护等级 IP3X
