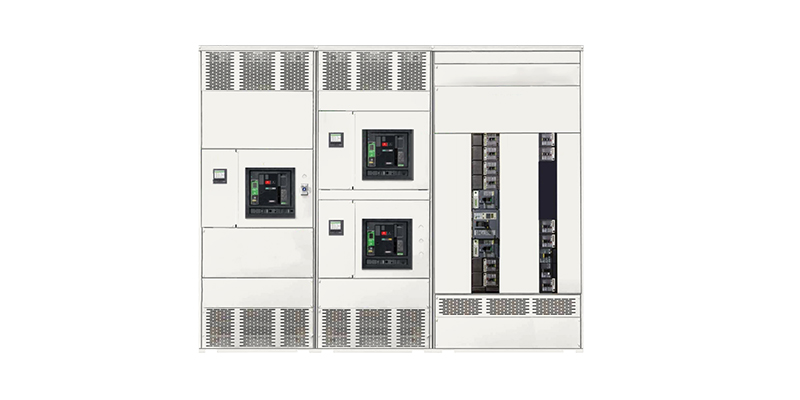

Blokset低压开关柜由法腾电力生产,适用于400Hz以下、额定电压690V、额定电流6300A及以下的电力供配电系统。它符合IEC60439-1、IEC60529、IEC61439-1&2等相关国际标准,以及GB7251.1等国内标准,是低压配电柜先进技术的代表。

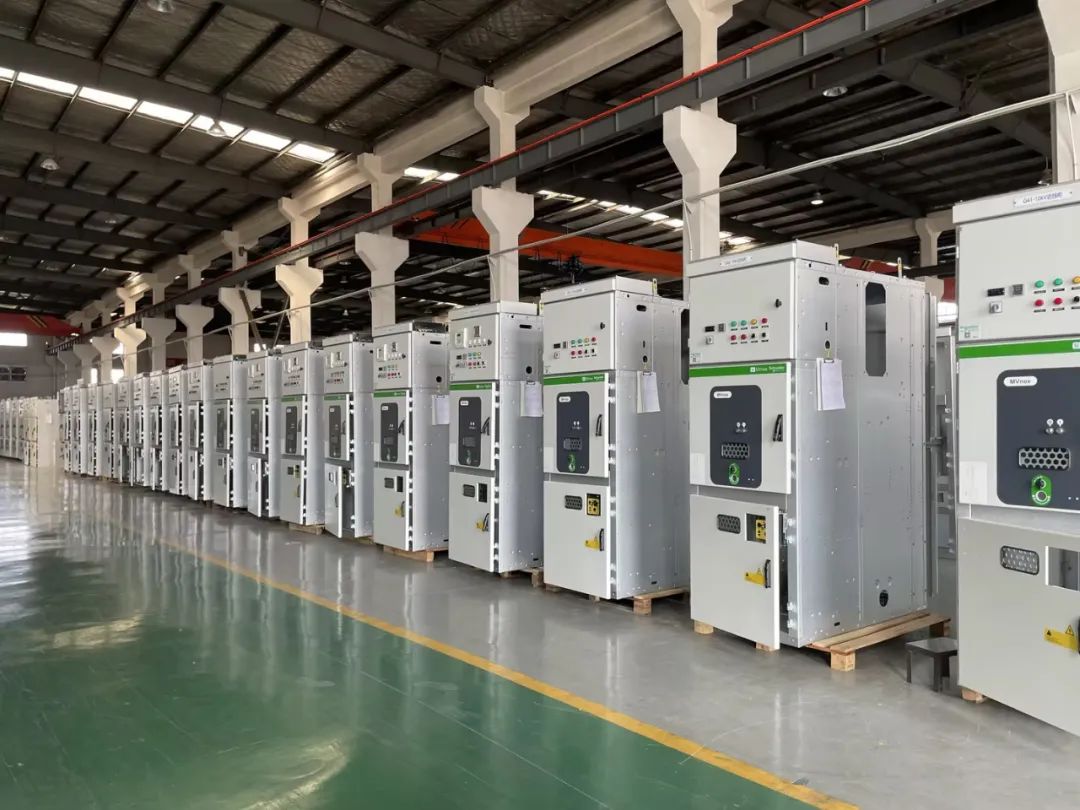

施耐德授权10kV MVnex中压开关柜,采用施耐德独特的设计理念,高性能的元器件设备,柜门上专门设计了资产管理系统和质量查询扫码程序,方便用户了解产品的结构特点和使用说明,柜体由仪表室、断路器室、母线室、电缆室组成。内置HVX固封极柱真空断路器,具有优异开断灭弧性能。产品不仅精度好,且具有抗腐蚀性、机械强度高等特点,满足各行各业的配电需求和使用习惯。

中压开关柜是指交流1000V以上,到40.5kV的柜式结构的开关设备。按照GB/T11022标准,电压等级涵盖有3.6、7.2、12、24、40.5kV,不同的额定电压对应相应的工频耐受电压和雷电冲击耐受电压,开关柜需要承受这些几倍于额定电压的短时工频电压以及瞬时的冲击电压,即绝缘电压,如额定电压40.5kV对应的工频耐受电压是95kV,雷电冲击耐受电压是185kV。

ANSI IEEE 标准中压开关柜除了电气系统参数,如电压等级、频率60Hz等不一样外,产品结构形式等也有很多不同,产品设计时需要按照相应的标准进行,而不能像IEC/GB标准中压开关柜一样,一个标准涵盖所有应用。

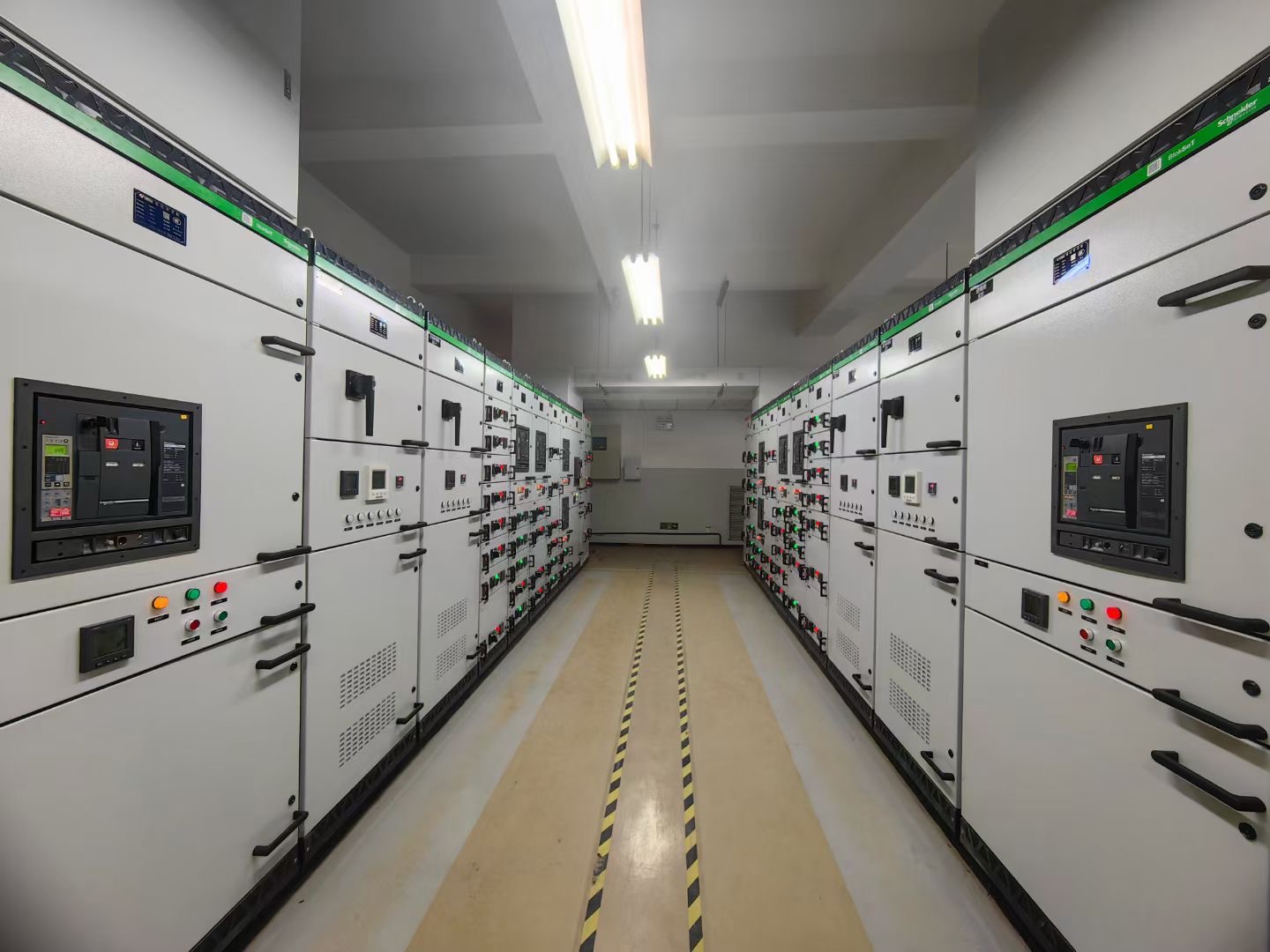

按照我们国内低压柜普通的认知,北美的低压成套设备和我们GB标准低压成套设备一样,包括低压开关柜和低压配电/动力箱两种类型。国内GB低压成套开关柜包括开关和控制柜,采用框架结构,包括母线室、功能单元室、出线室、二次回路室等,一般排列成排套使用,以组成进线、出线、补偿、控制等功能。因此同一结构根据安装元器件不同可以是进线柜、电力断路器出线柜、塑壳断路器出线、电动机控制柜、无功补偿柜等等,可以是固定式的,也可以是抽出式的。

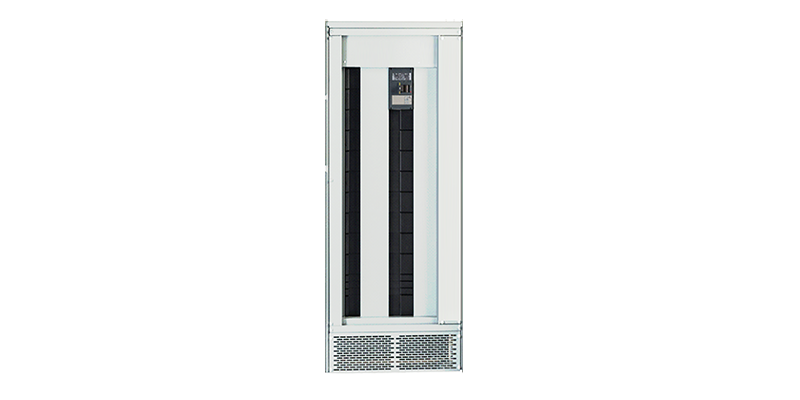

低压配电盘Switchboard,不同于低压开关柜,ANSI 有不同的标准和结构要求。
