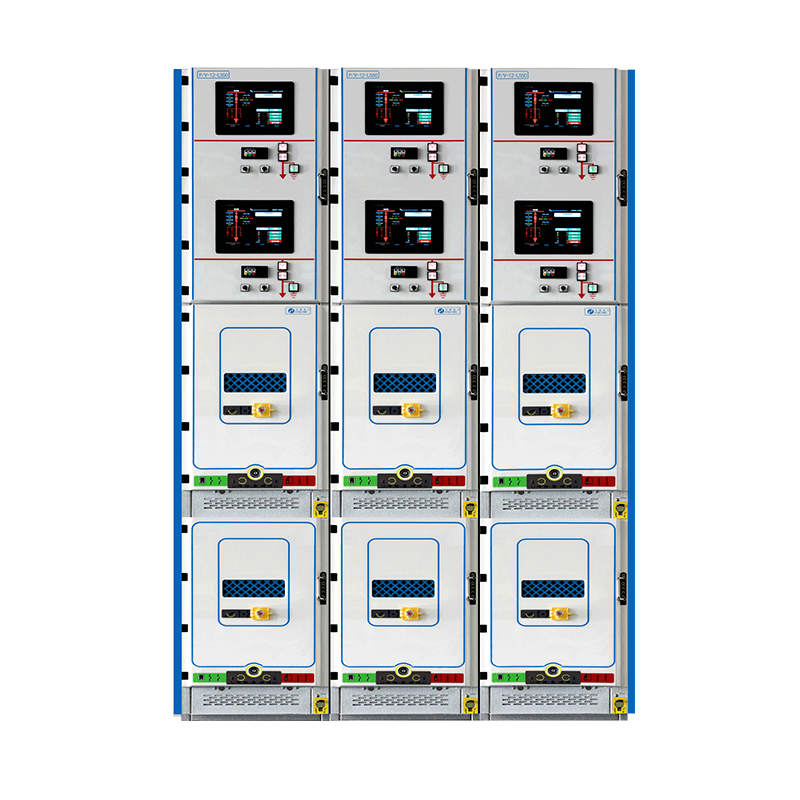

KYN550-12 小型化中置柜


概述


KYN550-12 小型化中置柜系列 12kV,三相交流 50Hz, 单母线及单母线分段系统的新一代小型化、组合式新型电气开关设备。适用于工业及民用电缆环网及配网终端工程。作为电能的接受和分配之用,特别适用于城市居民区配电、小型二次变电所、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。

该产品具有结构简单、操作灵活、联锁可靠、安装方便等特点,对各种不同应用场合、不同用户均能提供令人满意的技术方案。传感技术、自动控制技术、信息化技术的采用,加上先进的技术性能及简便灵活的装配方案,可以满足市场不断变化的需求,并适用于电网智能化要求。

KYN550-12 常压空气绝缘开关柜满足相关国家标准,电力行业标准,国际标准等标准要求,操作机构采用弹簧机构操作简单、安全可靠,机械寿命为 10000 次以上。


技术参数


■额定电压:12kV;

■额定 1min 工频耐受电压:42kV;

■额定雷电冲击电压:75kV;

■额定频率:50Hz;

■4s 热稳定电流 ( 有效值 ):20kA,25kA,31.5kA;

■主母线额定电流 4000A;

■分支母线额定电流:630A,1250A,1600A;

■柜宽 (W):550(mm);

■柜深 (D):1150(mm);

■柜 (H):2200(mm);

■防护等级:外壳 IP4X( 断路器室门打开为 IP2X);

■重量:200~350kg( 包括开关在内 );

■环境温度:-15~40℃;

■海拔高度:≤ 2000m;

相对湿度:日平均≤ 95%,月平均≤ 90%。


原创技术

环保材料——生命周期末期的开关设备处置没有特殊要求,能重复和循环使用的材料。

真空灭弧——结构紧凑,高开断能力,可视独立隔离明显断开点,可视独立接地安全可靠。

无 密 封——无泄露风险,免维护,30年设计寿命。

空气绝缘——低碳环保,消除了SF6气体或有毒副产品泄漏的危险。

智能接口——有智能化接口和传感器安装位置,配置智能化设备后可以满足智能电网的要求。

结构灵活——现场组合,随意扩展,避免了多组带造成运输,安装不便。

电流开断——1250/31.5KA ,传统环网柜25KA/20KA开断电流。


效益凸显

安装占地面积是传统开关柜(KYN28)的1/2,可降低综合造价55%。

颠覆性设计,具备未来智能电网的需求,无更换设备的重复投资。

易于扩容,扩容费用低,避免不必要的备用回路投入。

具备VCF复合型功能,避免传统单一V柜。

小身材,大容量。


使用场合

1、电厂、变电站的发配电系统。

2、汽车制造、钢铁、石油化工和矿山的工业领域。

3、邮电、银行、医院、学校、码头机场等基础设施。

4、高层建筑、超级市场、智能大厦等商业建筑和住宅。

5、风力、光伏,储能,污水处理,数据中心。

7、地铁、轻轨、高铁、隧道、综合管廊。

8、航天、科工、船舶。


用我们的产品有什么好处:

节省空间——单回路Z 小尺寸仅为550mm,尺寸小巧,可靠墙放置,节省出大量的空间;

供电方式灵活——可以提供多种供电方式,避免停电带来的危险,具备遥控及后台监控功能;

降低运维难度——无压力、无泄漏,杜绝因泄漏带来的放电风险;

适应环境——30年设计寿命,足以应对各种严苛的工作环境。


为什么我们可以做到:

颠覆型结构,核心机构模块化

自主研发柜型,通过大量计算与多种试验将空间优化到Z佳

可选择主备供电的方式,多种方式进行供电,故障精准隔离

柜体采用空气绝缘,无压力的方式,运行稳定,不用定期检测气压,降低维护难度。

产品按照30年设计寿命开发,部分部件采用精加工,镀银处理,产品经过多种环境下的耐久性测试,确保设备的稳定运行。
