对于石化、船舶等工程项目，会有很多特殊电气结构要求， 如使用特殊的元器件、门板盖板、转角柜、母线桥等特殊要求，或者压力释放方式等需要根据安装现场的实际情况设计。
这些就需要中压开关柜工程定制化设计，真正为客户考虑，满足客户的特殊要求。使设备真正满足实际应用的系统性、可靠性，以及现场使用的安全性、协调性。
不是简单的把要求的元件按照一次方案图组装在一起就好了，需要考虑性能好，安装维护便利，兼顾产品的一致性。
如海上石油平台，系统17.5kV、4000A、50kA，项目要求内部电弧等级IAC AFLR 50kA 1s，采用泄压通道将所有开关柜联通并通过平台一侧的出口释放。
由于一段母线计算短路电流已超过开关设备的短路容量50kA，整体采用63kA开关柜投资巨大，经济性差，因此项目采用高压限流器作为系统短路保护，开关柜 4000A 50kA，根据限流器尺寸及供应商建议，需要1.6k宽的开关柜，自然风冷，考虑到美观、安装及泄压通道一致等问题，深度1.4米、高度2.2米和其它开关柜一致。
对于工程结构设计人员来说如何设计就是一个问题，1.6米宽的开关柜并不是新奇的柜型，40.5kV开关柜宽度就有1.6米的，强度等不是问题，项目50kA1秒内部电弧等级，设计1.6米宽开关柜就会有很多问题，非标设计时间、验证以及后期的船检等都会困难。
根据型式试验结果可扩展性标准，采用2台800mm标准型开关柜拼装在一起，后侧板中间开大孔即保证了限流器安装的位置空间，又具有原始结构，无需特殊结构设计、计算试验验证，并且制造、装配等无需特殊指导，生产效率、工艺质量等都得以保证。
主限流器柜前安装，控制器整体安装在开关柜仪表室内部，方便状态观察，以及熔芯更换。单独隔室、单独门板，柜体结构满足内部电弧故障要求。
限流器自身有5000A 40℃环境温升试验报告，船舶应用环境45℃，安装在柜体内，母线采用3拼120*10母线，经过计算可以满足温升要求。
很多工程项目对于电流互感器数量、安装位置等有特殊要求，这样产品结构设计需要考虑系统的可用性、维护方便性，以及产品的一致性，不能随便改变产品尺寸，自身增加工作量。

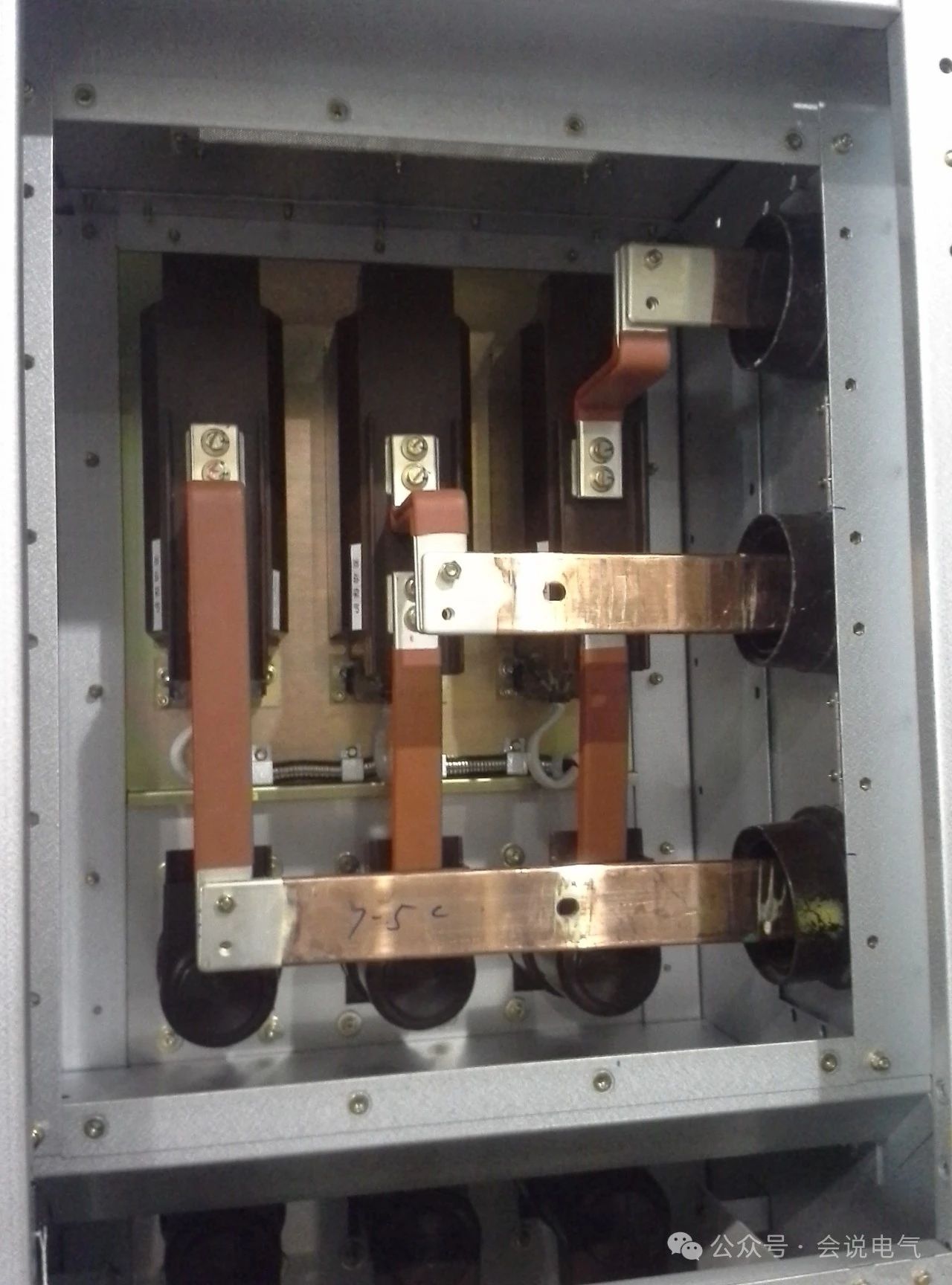

母线侧电流互感器
发电机中性点侧电流互感器，每相需要4个二次绕组，环氧支柱式电流互感器需要2个，采用穿心式互感器，尺寸小，重量轻。
两组互感器，一组采用环氧树脂支柱式，满足常规0.5/5P20测量保护绕组要求，另外一组PX级采用低压穿心式互感器，采用美标触头盒作为绝缘套管，保证低压线圈与高压一次回路完全绝缘。
开关柜设计需要满足实际应用的要求，而不是只按照标准方案、照猫画虎设计。与实际需求结合，不能一次元件装不下就去加大柜型尺寸，应该针对性的设计工程定制化产品，满足特定环境的特定要求。
