越来越多的国内开关柜生产厂家走出国门，为国外客户生产开关柜产品，虽然国内、外对于中压空气绝缘开关柜的要求相近，但有些不同，采用国内标准的开关柜用于国外项目，可能会出现特殊需求不能满足、结构设计不合理、开关柜数量多等现象，影响持续供货，因此需要按照国外客户要求定制化生产开关柜才能持续稳定的将产品销售到世界各地。
-
0. 引言：随着中国电气装备技术和制造水平的提高，国内开关设备的生产能力以供大于求，越来越多的国内企业选择走出去，特别是采用与国标最为接近的国外标准的地区市场，产品需求接近，客户所要求的资质、试验报告等比较类似，因此国内厂家纷纷参与国外工程项目开关柜供货。
由于具体应用、使用习惯上存在着差异，国内生产的开关柜应用到国外项目上，经常会出现以下问题：
-
柜体布置不够紧凑，导致无法按照客户一次方案要求设计，很多元器件无法安装在一台开关柜内，需要增加开关柜台数；
-
柜体过大，客户往往需要小型化产品，如国外17.5kV开关柜，国内需要按照24kV开关柜供货；
-
内部电弧泄压方式欠缺，根据现场安装位置不同，国外客户往往要求采用泄压挡板、泄压通道等结构用于内部电弧故障的压力释放；
-
安全性要求高，很多客户要求额外的机械联锁，如机械钥匙锁以满足系统应用安全要求，需要按照系统图要求配置钥匙锁；
-
电缆室等高压隔室一般不使用照明灯，一般需要红外观察窗用于电缆头测温；
-
二次要求复杂，不同应用对于电流互感器二次绕组变比、精度有不同要求，有的需要多绕组，控制电压等不同；
-
柜体、导线、母排、一次模拟图、分合闸标识等颜色一般会有特殊要求，建议按照客户技术规范或和客户确认。如沙特客户要求开关柜外壳颜色为RAL7038 玛瑙灰，一次模拟图34.5kV/33kV采用RAL 8001赭石棕色、13.8kV/11kV采用RAL 5003宝石蓝色，中性/接地采用RAL 9017交通黑色。
-
1. 国外市场的一次系统设计
国外开关柜市场相对成熟，系统应用、一次方案也相对完善，系统配置和国内应用有些不同，主要体现在以下几点：
-
a) 系统复杂，单台开关柜配置的元器件较多，系统集成度高，如电压互感器手车、接地开关、避雷器等安装在进线柜电缆室内部；母线电压互感器、母线接地开关安装在开关柜顶部，无需单独的母线设备柜，节省开关柜数量；
-
b) 安全性要求高，进线侧、每一段母线都会配有接地开关，方便现场维护检修；
-
c) 一般不采用隔离方案，如进线引线、母线联络等均不采用隔离开关或隔离手车方案，联络通过母线提升柜或提升+母线接地开关+母线电压互感器方案，
-
d) 有些客户要求联络柜断路器两侧安装电流互感器用于差动保护，或出线柜安装母线侧电流互感器；
-
e) 一般无单独的计量柜方案；
如图1所示典型一次系统方案在国外市场上较为普遍。

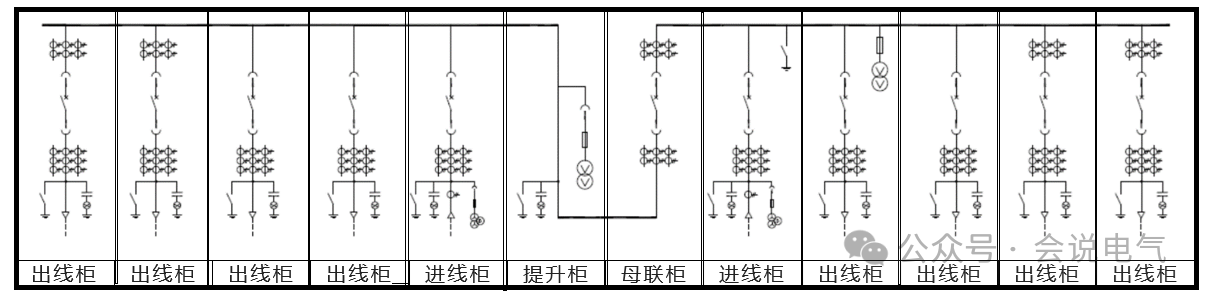

图1 国外市场开关柜典型一次方案
国外项目对产品的安全性、产品尺寸、应用方案的紧凑等要求高，减少一台柜子，意味着占地面积小，开关室投资少。使用母线接地开关作为主母线检修时接地，安全、方便、可靠；母线电压互感器安装在柜顶，可以减少一台母线设备柜，进线柜配有接地开关，和电压互感器，电压互感器作为进线的一部分，安装在电缆室里，手车式结构无需触头盒、活门机构组成的单独隔室。
单母线分段，每段母线设有母线接地开关、柜顶部母线电压互感器；进线带接地开关、电压互感器，母联柜和部分出线柜配备母线侧电流互感器，母线提升柜配备接地开关和电压互感器，实现该段母线的电压量测和检修接地。
