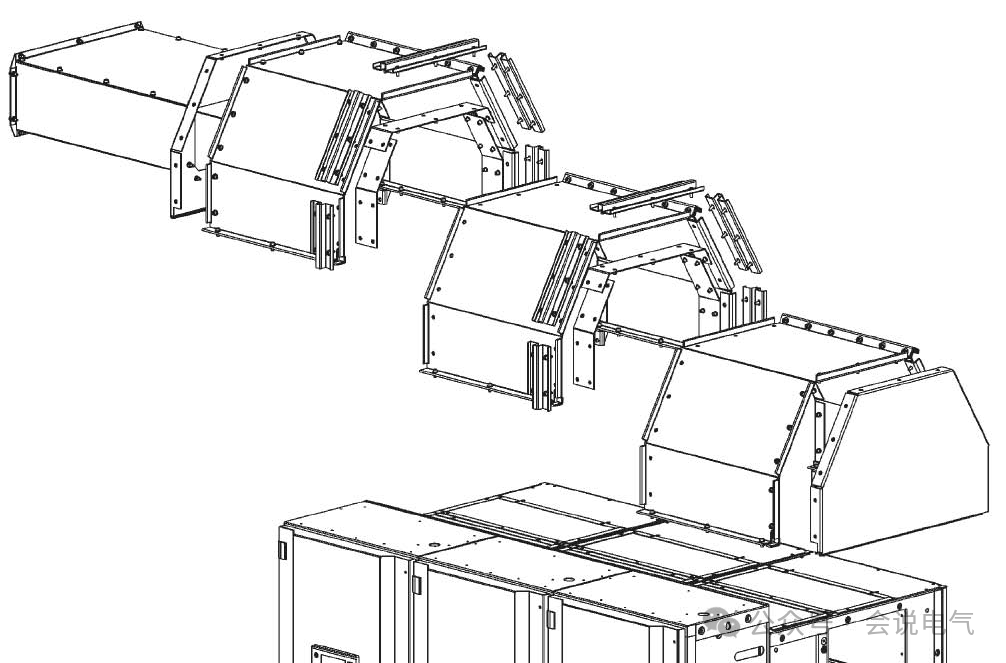

对于40kA及以上都需要采用压力释放通道,即Arc duct,如图8所示,使用泄压通道直接将内部电弧压力、火焰释放到开关室外部,对配电房内部人员、设备没有任何损坏。泄压通道可以根据开关室布置,在开关柜两侧、前、后等各个方向引出到开关室外部,室外泄压通道出口需要满足IP43防护等级要求,以保证开关室外部环境不会对开关柜造成影响。
对于母线接地开关、母线电压互感器、冷却风扇盒等安装在泄压通道内部,通过盒子侧面设置向外打开泄压盖板,并不影响压力释放和气流通过。

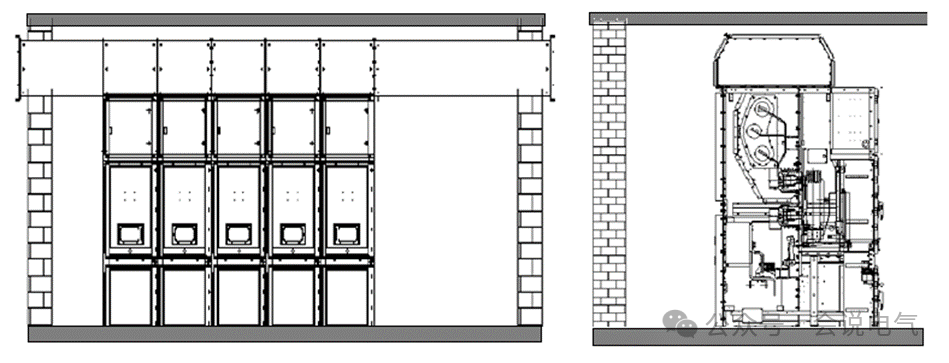

图9 压力释放通道泄压装置
5. 电缆安装
中压开关柜的设计需要考虑高压电缆的安装,特别是大电流开关柜,需要连接很多根、大截面的电缆,这就要求首先要有足够的连接端头,不是只有一根铜排端头,即使正反安装也只能两根,国外很多客户要求每相8根240平电缆,因此足够端头方便安装十分重要。
电缆室还可能安装避雷器、零序互感器等元件,因此需要考虑合理布置,考虑单芯或三芯电缆进入,三芯电缆分叉等问题。同时电缆连接部位由于不同于开关柜内部预装配好具有良好绝缘的设备,需要考虑保持电缆连接后的绝缘要求,特别是考虑螺栓长度、电缆法兰面等过大、过长部位,保证满足绝缘要求,避免内部电弧发生。
对于开关柜复杂,元器件安装多的方案,为保证电缆连接高度,可以采用下沉电缆盒的形式,如图6所示,下沉电缆盒采用钢板折弯,角部焊接密封,需要与柜体可靠接触保持接地连续性,同时满足开关柜IP等级,以避免小动物、水分等进入。
电缆连接头的设计还需要考虑观察电缆头和红外测温,保证可以在柜门观察窗查看状态。电缆连接绝缘覆层是金属封闭开关设备的要求,相间绝缘隔板不利于电缆端头的连接,绝缘护套用于最大限度地减少电弧故障的可能性,并防止因异物瞬间接触裸露的母线而导致母线故障的发展。该绝缘覆层通常只是一次绝缘系统的一部分,在这种情况下,该绝缘覆层的外表面不会处于接地电位。因此,不应假定人员可以完全安全地接触该绝缘覆盖物。
6. 结语
中压空气绝缘手车式开关柜因其操作简单、安装方便等原因,在全球各地广泛应用,由于标准不同,使用习惯不同,国产开关柜往往不能直接用于国外的项目,国内开关柜一次方案相对简单,而国外有很多复杂的应用方案,需要开关柜设计有效的利用空间尺寸,合理的设计柜体结构。对于母线接地开关等方案需要考虑安装及操作的便利性,泄压装置关系到操作人员的安全,需要按照客户要求设计泄压方式以达到预期效果,对于多个互感器以及电缆连接需要充分考虑客户要求,确保开关柜满足系统功能要求。
