低压配电盘Switchboard，不同于低压开关柜，ANSI 有不同的标准和结构要求。
FlexSeT Switchboards (cULus Listed)
✔设计装配按照 UL 891标准
✔NEMA 1 外壳
✔前部、侧面盖板采用防脱标准件
✔可前面和后面进入
✔主开关—100%最大到65 kA
✔电流: 400 A, 600 A, 800 A, 1000 A, 1200 A, 1600 A
✔单独安装电流: 400 A to 2000 A
✔母线系统最大2000 A，包括中性线
✔插入式中性点接地装置
✔2000 A I-Line™出线从 15 A 到1200 A

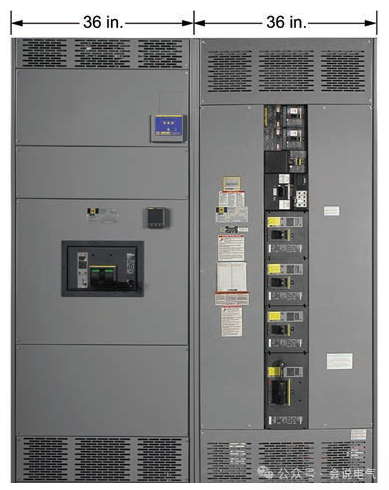

Power-Style QED-2 Switchboards (UL Listed)
✔Q-质量 E-效率创新设计 D-交付
✔QED-2 Switchboards 设计生产按照 UL 891
✔多层 EcoStruxure 通讯产品
✔电流等级 6000 A, 200 kA; 更高电流也可以提供
✔柜前面进入负载连接
✔前和后部对齐标准
✔电缆、母线桥、变压器和远程QED开关板进线连接
✔热或冷顺序电力仪表
✔MasterPact MTZ 高级通讯储能断路器—安装于主回路和出线回路固定或抽出
✔热磁, PowerPact™ 电子, 或MasterPact™ NW 高级通讯储能断路器—安装于主回路和出线回路固定或抽出式
✔进线或出线断路器或熔断器开关

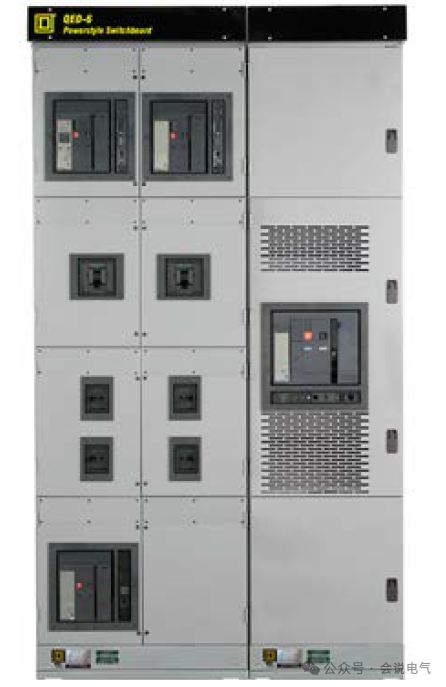

Power-Style QED-6 Switchboards (UL Listed)
✔QED-6配电盘的设计、上市和制造符合UL 891标准；
✔MasterPact和PowerPact断路器的设计、上市和制造符合UL 489标准
✔断路器单独安装，后部连接；抽出式MasterPact MTZ、NW和NT断路器
✔PowerPact H和J断路器
✔可现场安装和升级的MicroLogic™跳闸装置系列，具有可选的EcoStruxure Power™数据通信功能
✔配电盘额定值高达150 kA，在480 V时为1600-6000 Aa，在600 V时为100 kA
✔单个30英寸宽的部分最多可容纳（12）个250 A PowerPact H和J断路器
✔单个30英寸宽截面中最多（8）个1200 A框架MasterPact MTZ1/NT断路器
✔灵活的分支断路器位置：MasterPact和PowerPact断路器可以混合在一个30英寸宽的盘内（15-2000A）
✔隔间化：断路器、母线和负载电缆的单独隔间
✔有54英寸、60英寸、72英寸和80英寸深的结构可供选择
✔提供NEMA 3R户外步入式外壳
✔工厂配置的部分不提供MTZ和NW/NT断路器的混合，但可以现场改装
✔MasterPact和PowerPact断路器可现场维护
Power-Style Commercial Multi-Metering Switchboards (UL Listed)
✔设计、制造并符合UL 891标准
✔旁路和EUSERC非旁路
✔冷热顺序计量——EUSERC、NEMA、本地
✔前后对齐标准
✔配电盘额定电流可达4000 A、100 kA
✔三插座或六插座配置的仪表部分
✔租户电源断路器或易熔电源
✔60–200 A，无杠杆旁路，带自给式仪表插座，5或7爪，环形
✔必要时使用试块
✔60–200 A旁路，带独立式仪表插座，7爪，无环
✔工厂安装的设备，与仪表插座完全连接以断开连接
✔增加未来可用租户以及未来部分的规定
✔NEMA 1或NEMA 3R结构的部分
✔适用于120/240 V、120/208 V和277/480 V系统
✔集成式前部可触及的电线槽，用于顶部引出负载电缆
✔ 顶部出口负载电缆的客户访问区域
Speed-D™ Switchboards
Speed-D SB/SF Switchboards (UL Listed)
✔ UL认证
✔加利福尼亚州能源委员会（CEC）符合第24条的配置可用于加利福尼亚州的安装
✔符合EUSERC要求的热序列实用隔室
✔两种类型：
公用设施–服务断开–配电
实用程序–最多六个服务断开
✔单电源断路器，额定电流为400、600或800 A的断路器或易熔断路器，带任何类型的配电内部，NQ高达240 Vac，I-Line™至480 Vac
✔六个断路器，组装式熔断器，QMB/QMJ，30-400A；
✔公用事业室——400、600和800A
✔仪表门可以高15英寸，带1米插座和试块，也可以高30英寸，带2米插座和试验块
✔根据应用，仪表插座可以是带试块的6、8、13或15爪仪表插座
✔现在可以使用ILinestack上的出线断路器进行太阳能就绪配置
文章内容仅供参考，具体以施耐德规范为准END
